FAQ 000218 DE

1. Dezember 2017

Markus Baumgärtel Ausdruckprotokoll RSTAB RFEM

Kann man aus RSTAB und RFEM auch plotten?

Antwort

Ja. Dies ist zum einen als direkter Plot auf einen Netzwerkplotter beziehungsweise auch auf einen lokalen Plotter, vorausgesetzt dieser Plotter ist als Windows-Drucker installiert. Eine andere Möglichkeit wäre über den Umweg, in eine Datei zu plotten.

Plot direkt drucken

Wählen Sie die zu plottende Grafik und gehen Sie dann auf das Drucksymbol in RSTAB beziehungsweise RFEM. Im Dialog Grafikausdruck sind folgende Einstellungen vorzunehmen:

  • Sofort ausdrucken
  • Grafikmaßstab: Fensterfüllend
  • Grafikbild-Größe: Über gesamte Seitenhöhe
  • Register Optionen: Alles farbig

Nach OK erscheint der Druckdialog, in dem Sie den installierten Plotter auswählen können. Bei den Eigenschaften dieses Treibers ist dann noch die Blattgröße festzulegen.

Plotten in Datei

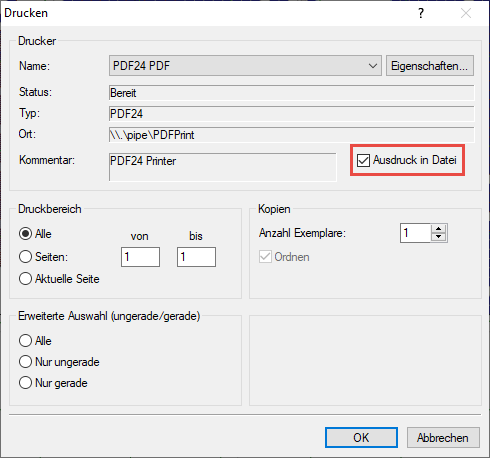

Dazu haken Sie im oben genannten Druckdialog, in dem Sie den Drucker festlegen, das Kontrollfeld Ausdruck in Datei an. Es wird eine *.prn-Datei erstellt. Wenn Sie diese Datei dann im Explorer in eine *.hgl-Datei umbenennen, kann diese von einem Bildbearbeitungsprogramm eingelesen werden und auf den Plotter geleitet werden.

Schlüsselwörter

Plotten Blatformat Seitenformat Ausdruck
