Puis-je tracer directement à partir du programme RSTAB?

Réponse

Oui, c'est possible. Il s'agit d'un tracé direct sur un traceur réseau ou local, à condition que celui-ci soit installé comme imprimante Windows. Une autre possibilité consisterait à tracer un fichier à l'aide du détour.

Imprimer directement le graphique

Sélectionnez le graphique à tracer, puis cliquez sur le symbole d'impression dans RSTAB ou RFEM. Dans la boîte de dialogue Impression graphique , spécifiez les paramètres suivants:

  • Imprimer immédiatement
  • Échelle graphique: Remplissage de fenêtre
  • Taille de l'image graphique: Sur toute la hauteur de la page
  • Onglet Options : Tout en couleur

Après avoir cliqué sur OK, la boîte de dialogue d'impression apparaît où vous pouvez sélectionner le traceur installé. Puis, spécifiez la taille de feuille dans les propriétés de ce pilote.

Tracer le fichier à déposer

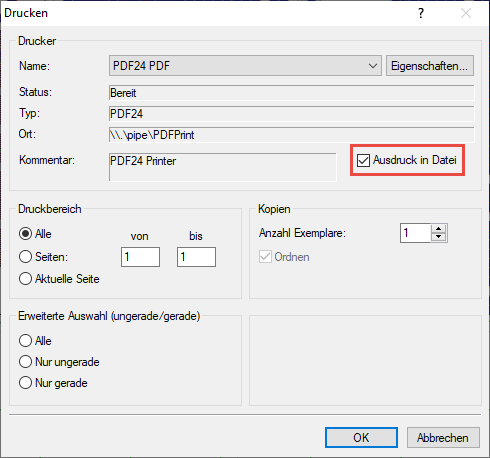

Pour ce faire, connectez-vous à la boîte de dialogue d'impression ci-dessus, où vous pouvez définir l'imprimante dans le panneau de configuration Imprimer dans un fichier. Un fichier * .prn est créé. Si vous renommez ensuite ce fichier en * .hgl dans l'Explorateur, il peut être importé par un programme de traitement d'image et transféré vers le traceur.

Mots-clés

Tracé Format de la feuille Format de la page Impression
