Pergunta

Também é possível representar graficamente a partir do RFEM e do RSTAB?

Resposta:

Sim, isso é possível. Isto é possível como plotter direto numa plotter de rede ou numa plotter local, desde que esta plotter esteja instalada como impressora Windows. Outra opção seria plotar para um arquivo.

Impressão direta de plotagem

Selecione o gráfico a ser traçado e clique no ícone de impressão no RFEM ou no RSTAB. É necessário efetuar as seguintes configurações na caixa de diálogo Impressão gráfica :

Direto para a impressora
Escala gráfica: Janela preenchida
Tamanho da imagem gráfica: Utilizar altura total da página
TabOpções: Tudo colorido

Após clicar em OK, aparece a caixa de diálogo de impressão, onde pode selecionar a plotter instalada. Em seguida, defina o tamanho da folha nas propriedades deste controlador.

Plotar para arquivo

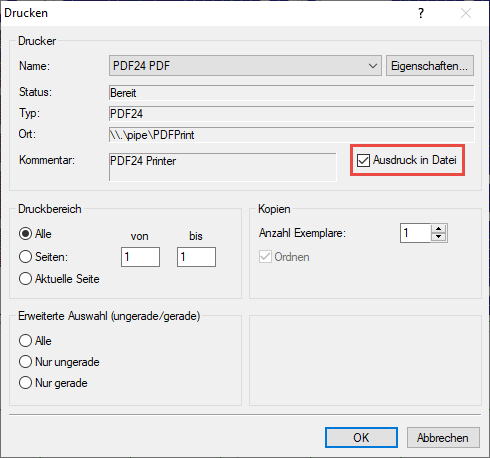

Para fazer isso, selecione a caixa de seleção Imprimir para arquivo na caixa de diálogo de impressão mencionada acima, onde especifica a impressora. Assim, é criado um ficheiro * .prn. Se, em seguida, mudar o nome deste ficheiro para um ficheiro * .hgl no Explorer, pode ser importado por um programa de edição de imagens e enviado para a plotter.

Imprimir para ficheiro
