默认情况下,面在计算中被视为抗扭对象。

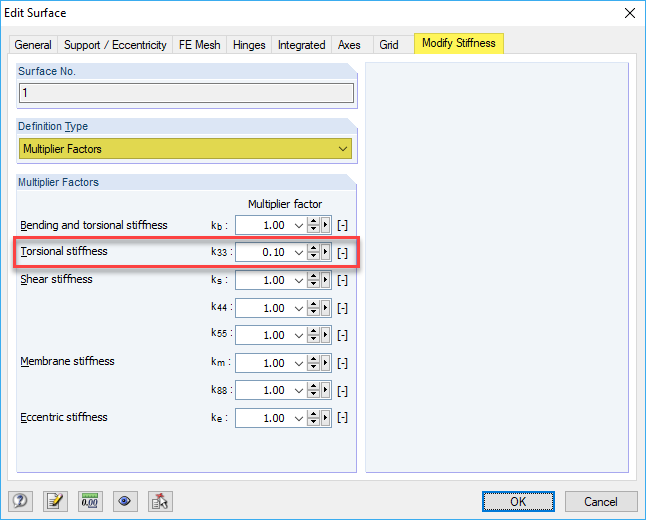

在“编辑面”对话框的“修改刚度”选项卡中,可以为面的每个刚度矩阵单元指定“倍增系数”(见图 01)。 通过减小系数k33 ,可以单独控制扭转刚度。

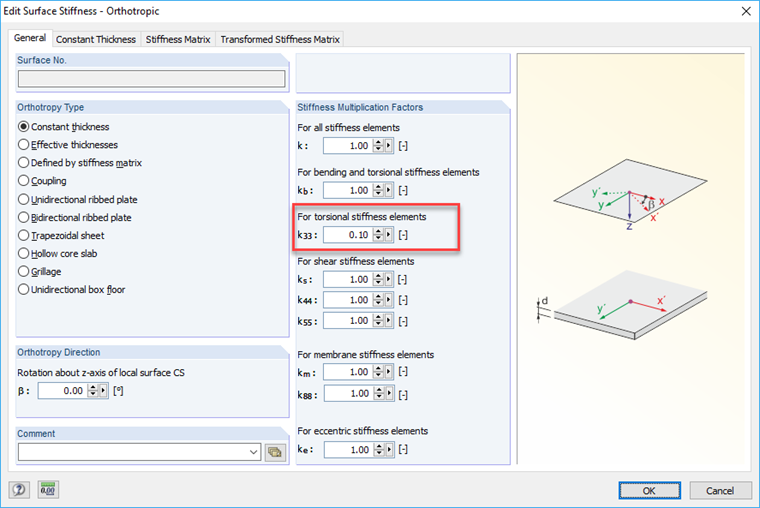

对于正交各向异性面,该选项卡不可用。 在这种情况下,可以在“编辑面刚度 - 正交各向异性”对话框中调整刚度(见图 02)。
默认情况下,面在计算中被视为抗扭对象。
在“编辑面”对话框的“修改刚度”选项卡中,可以为面的每个刚度矩阵单元指定“倍增系数”(见图 01)。 通过减小系数k33 ,可以单独控制扭转刚度。
对于正交各向异性面,该选项卡不可用。 在这种情况下,可以在“编辑面刚度 - 正交各向异性”对话框中调整刚度(见图 02)。
VOGL 先生负责创建和维护技术文档。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
