Werden die Flächen in RFEM als drillweiche oder als drillsteife Platten gerechnet?

Antwort

Die Flächen werden standardmäßig als drillsteife Objekte in der Berechnung berücksichtigt.

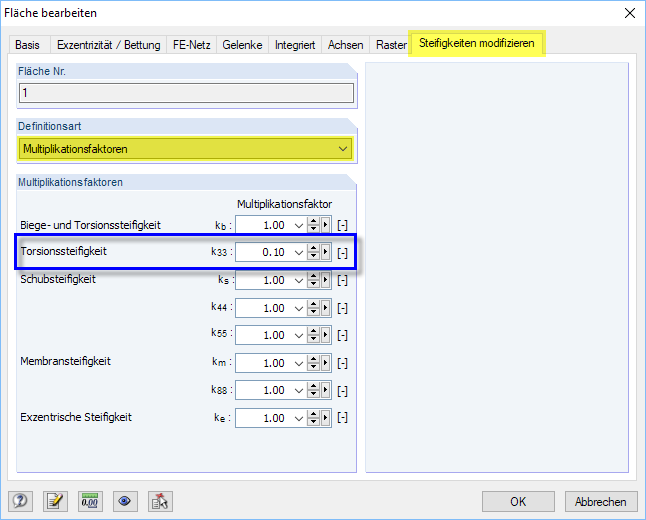

Im Register Steifgkeiten modifizieren des Dialogs "Fläche bearbeiten" ist es möglich, einer Fläche "Multiplikationsfaktoren" für die einzelnen Steifigkeitsmatrixelemente zuzuweisen (siehe Bild 01). Durch eine Abminderung des Beiwerts k33 kann die Torsionssteifigkeit individuell gesteuert werden.

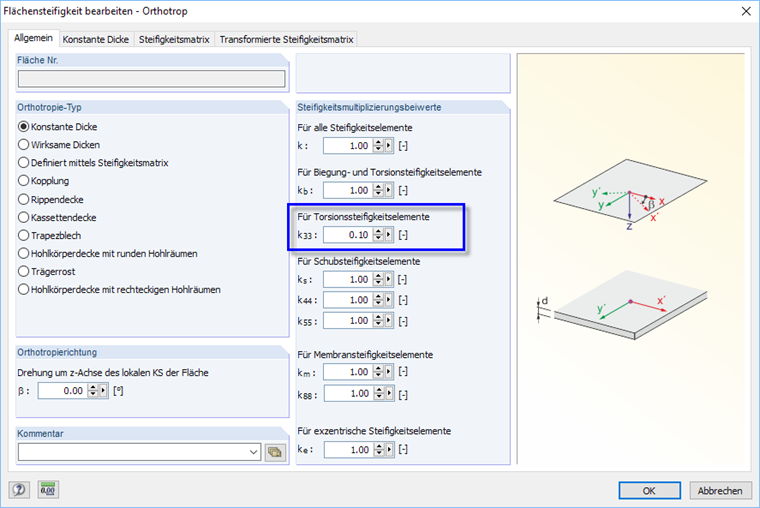

Bei orthotropen Flächen steht dieses Register nicht zur Verfügung. Die Steifigkeiten können in diesem Fall im Dialog "Flächensteifigkeit bearbeiten - Orthotrop" angepasst werden (siehe Bild 02).
