Torzní nebo torzní poddajná tuhost plochy

Jsou plochy v programu RFEM počítány jako desky poddajné v kroucení nebo jako tuhé v kroucení?


Odpověď:

Plochy se při výpočtu standardně zohledňují jako objekty s tuhostí v kroucení.

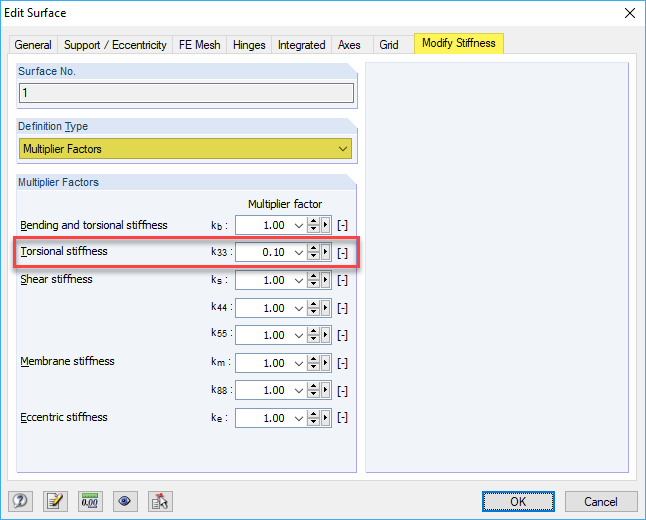

V záložce Upravit tuhost dialogu "Upravit plochu" je možné pro každý prvek matice tuhosti přiřadit ploše "součinitele násobení" (viz Obrázek 01). Snížením součinitele k33 lze individuálně řídit torzní tuhost.

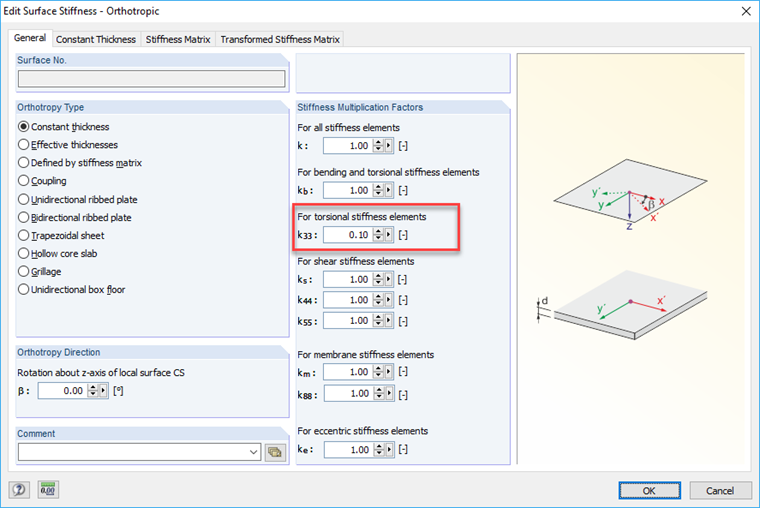

U ortotropních ploch není tato záložka k dispozici. V tomto případě lze tuhosti upravit v dialogu "Upravit tuhost plochy - Ortotropní" (viz Obrázek 02).
