FAQ 000603 FR

1 décembre 2017

Robert Vogl Calcul RFEM

Les zones dans RFEM sont-elles comptées comme des plaques à rotation rapide ou à perforation rigide?

Réponse

Par défaut, les surfaces sont considérées dans le calcul comme des objets rigides en torsion.

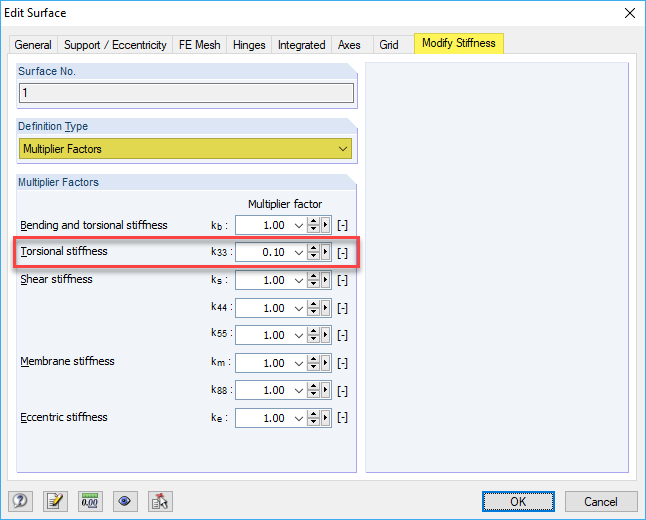

Dans l'onglet Modifier la rigidité de la boîte de dialogue "Modifier la surface", vous pouvez assigner des "facteurs de multiplication" à une surface pour chaque élément de la matrice de rigidité (voir la Figure 01). En réduisant le coefficient k 33 , la rigidité en torsion peut être contrôlée individuellement.

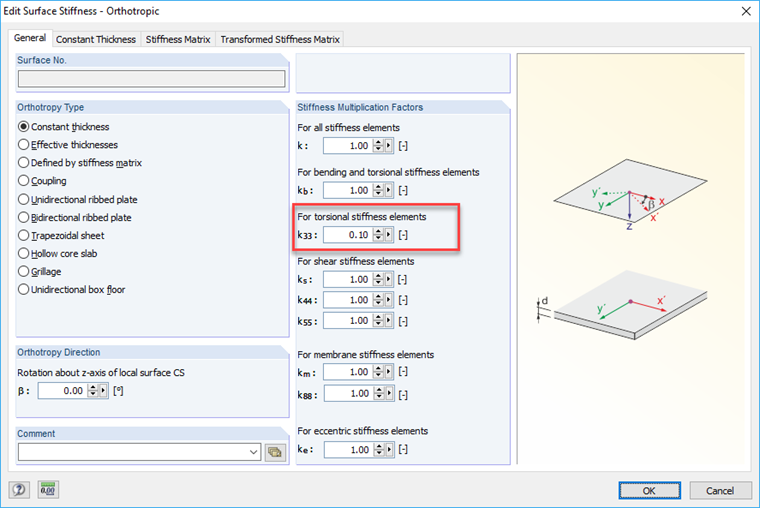

Cet onglet n'est pas disponible pour les surfaces orthotropes. Dans ce cas, les rigidités peuvent être ajustées dans la boîte de dialogue «Modifier la rigidité de la surface - Orthotrope» (voir la Figure 02).
