Czy powierzchnie w programie RFEM są liczone jako płytki obrotowo-miękkie lub sztywne?

Odpowiedź

Powierzchnie te są domyślnie uwzględniane w obliczeniach jako obiekty sztywne skrętnie.

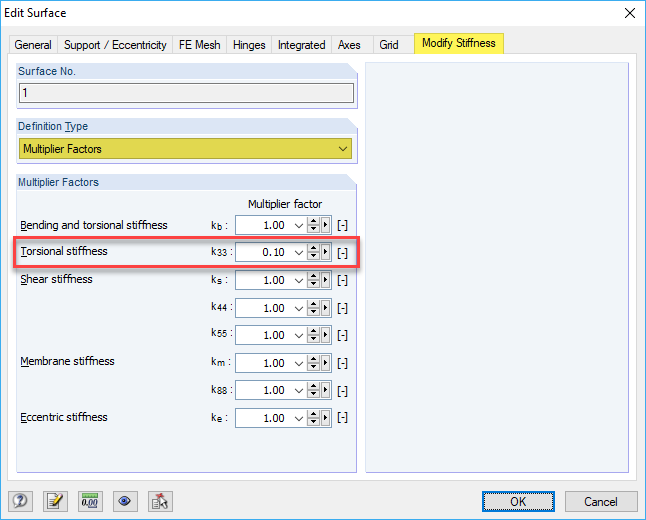

W zakładce Modyfikować sztywność okna dialogowego Edytować powierzchnię można przydzielić do powierzchni dla każdego elementu macierzy sztywności 'współczynniki mnożenia' (patrz Rysunek 01). Zmniejszenie współczynnika sztywności skręcania k 33 można kontrolować indywidualnie.

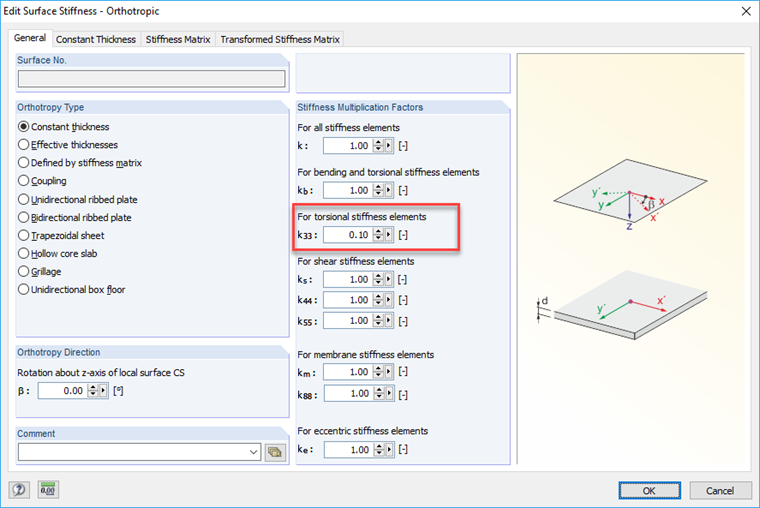

W przypadku powierzchni ortotropowych ta zakładka nie jest dostępna. W tym przypadku sztywności można zmieniać w oknie dialogowym Edytować sztywność powierzchni - Ortotropowa (patrz Rysunek 02).
