回复:

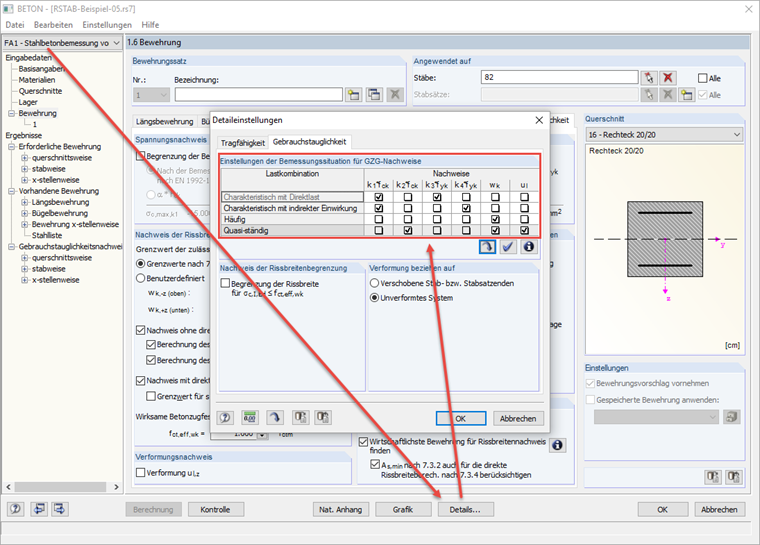

在混凝土设计中可以定义直接荷载特征、强制变形特征、频繁变形和准永久变形的设计状况。根据规范对各种设计状况所需进行的设计检查可以在附加模块的详细设置中查看(见图 01)。
如果在窗口 1.6 中激活了正常使用极限状态下的设计检查,该检查与设计情况不符,计算后会出现该信息。
在这种情况下,建议在窗口 1.6 中定义必要的设计状况或删除要计算的设计验算。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
在计算开始之前,用户应该使用程序检查功能检查输入数据。 然后,混凝土附加模块会搜索相关荷载工况、荷载以及结果组合的结果。 如果找不到所需内力,RSTAB 将开始计算以确定所需内力。
根据所选的设计规范,计算纵向和剪切钢筋所需的钢筋面积以及相应的中间结果。 如果由承载能力极限状态设计确定的纵向钢筋不足以满足最大裂缝宽度设计,则可以自动增加钢筋配筋,直到达到定义的极限值。
对具有稳定性的结构构件可以通过非线性计算进行验算。 根据不同的规范,可以使用不同的方法进行计算。
抗火验算是按照规范 EN 1992-1-2, 4.2 中的一种简化计算方法进行的。 该模块使用附录 B2 中提到的分区法。 此外,还可以考虑纵向的热应变和由不对称火灾效应引起的热初弯曲。
计算完成后,在模块中会出现表格,列出所需钢筋面积和正常使用极限状态设计的结果。 所有中间值都包含在其中。 除了表格外,截面上的当前应力和应变还以图形方式显示。
纵向和剪切钢筋的配筋方案(包括草图)都按照现行规定进行记录。 可以编辑配筋方案,并且可以调整例如杆件数量和锚固。 更改将自动更新。
包括钢筋在内的混凝土截面可以在 3D 渲染中显示。 这样,程序为创建包括钢筋明细表在内的配筋图提供了最佳的文档选择。
在正常使用极限状态下使用选定的内力配筋进行裂缝宽度计算。 输出的结果包括钢筋应力、最小配筋、极限直径和最大钢筋间距,以及裂缝间距和最大裂缝宽度。
开裂状态下,钢筋定义为线性弹性计算时,杆件的有效挠度和有效挠度为开裂状态下的承载能力极限状态。
