回复:
“肋”杆件类型主要适用于钢筋混凝土构件,因为在设计中通常会考虑板的作用。 当定义杆件类型为“肋”时,由于板的贡献,内力将被集成到程序中。

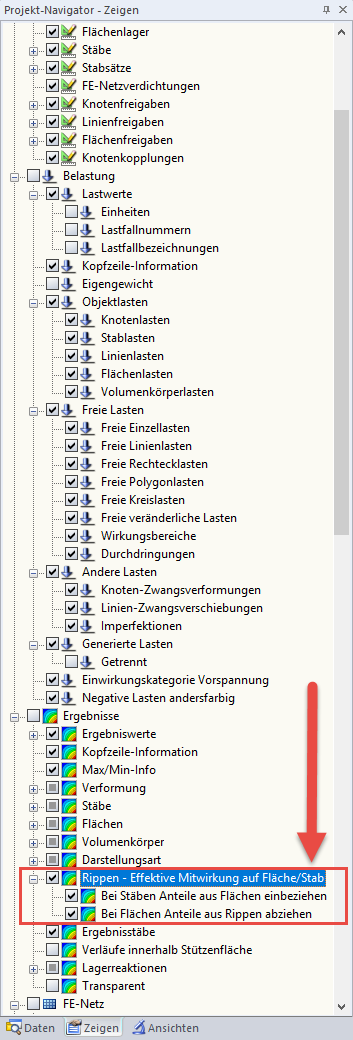

如果决定杆件类型为“肋”,请注意面的有效作用的激活/停用,请参见项目导航器 - “显示”、“结果”。
如果仅杆件需要内力,而不考虑板的贡献,则选择杆件类型“偏心梁”。
对于使用附加模块的设计,“肋”杆件类型的计算结果与偏心梁类型的结果相同。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
