回复:

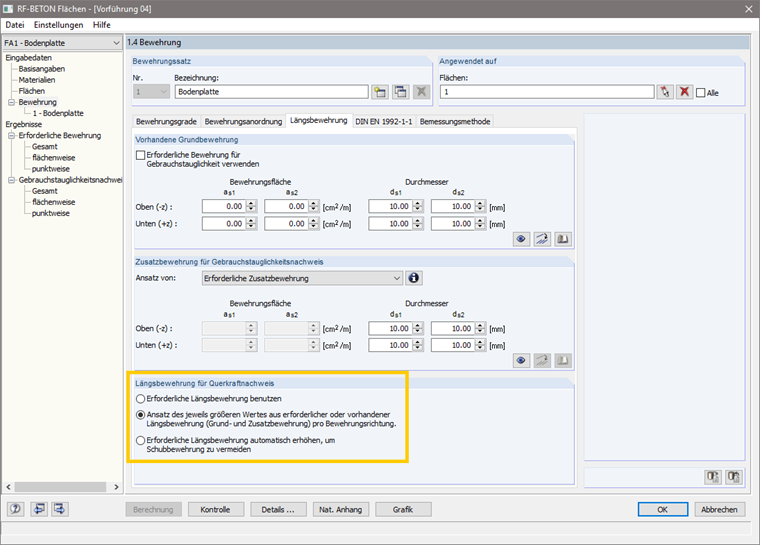

请检查窗口 1.4 中“纵向钢筋”选项卡中的设置。 如果在剪力计算中设置了“在每个钢筋方向应用所需和提供的纵向钢筋（基本和附加钢筋）中的最大值”，并且计算结果中可能会包括局部增加的所需配筋。 . 其原因如下： 如果该受剪钢筋可以通过使用基本钢筋避开，那么基本钢筋被设置为“需要”，因为剪力设计的结果是仅在实际设计基本钢筋的情况下得出的。
问题
我在附加模块 RF‑CONCRETE Surfaces 中以图形方式显示所需钢筋时遇到问题。 钢筋是不切实际的，并且在某些区域以较高的值显示。 分布与弯矩分布不符。 在这种情况下我该怎么办？
