Pytanie

Mam problem z graficznym przedstawieniem zbrojenia wymaganego w module dodatkowym RF CONCRETE Surfaces. Zbrojenie jest nierealne i wyświetlane w określonych miejscach z większymi wartościami. Rozkład momentów nie jest zgodny z rozkładem momentów. Co mogę zrobić w takim przypadku?


Odpowiedź:

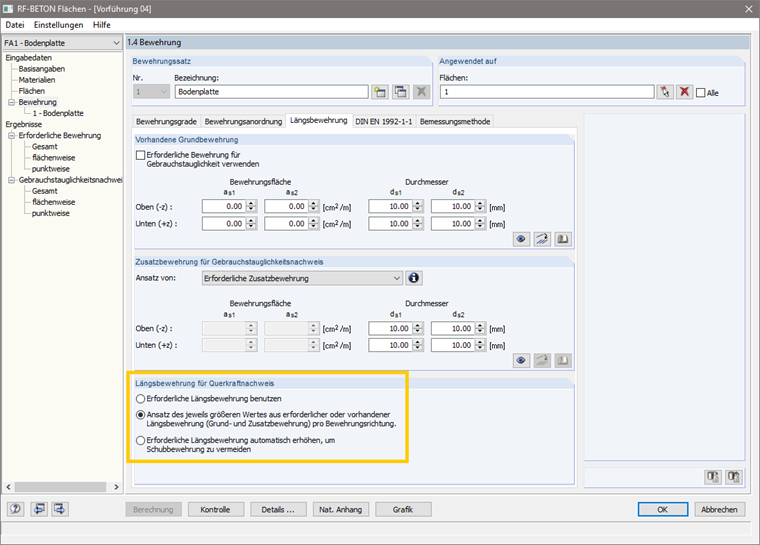

Proszę sprawdzić ustawienia w zakładce "Zbrojenie podłużne" w oknie 1.4. Jeżeli dla obliczeń siły ścinającej zostanie aktywowana opcja "Zastosować największą wartość z wymaganego zbrojenia podłużnego (zbrojenie podstawowe i dodatkowe) dla każdego kierunku zbrojenia i dodatkowo zdefiniowane zostanie zbrojenie podstawowe, w wynikach może zostać uwzględnione zbrojenie wymagane lokalnie". . Powód tego można wytłumaczyć w następujący sposób: Jeżeli zbrojenia na ścinanie można pominąć poprzez zastosowanie zbrojenia podstawowego, wówczas zbrojenie podstawowe zostaje ustawione jako „wymagane”, ponieważ wyniki obliczeń siły ścinającej są wyświetlane tylko pod warunkiem, że zbrojenie podstawowe zostało faktycznie obliczone.
