问题
当开始计算时,出现警告编号30015:“在结果组合中添加的荷载工况错误!”。 原因是什么?
回复:

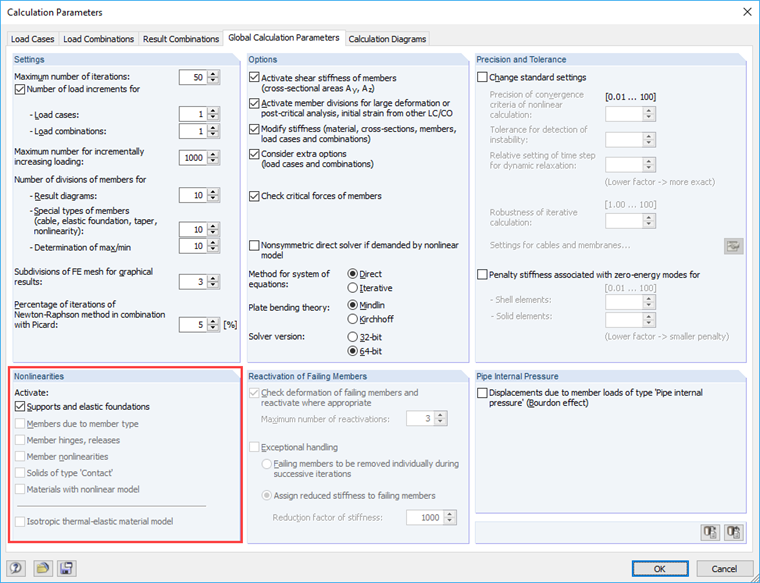

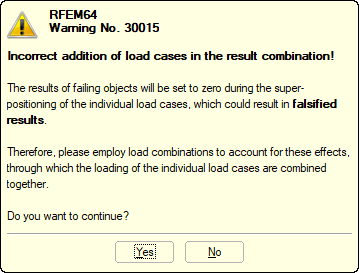

检查结构中是否输入了“非线性”。 例如“无效支座”,“具有非线性杆件(压杆或拉杆件)”或“杆件的非线性行为”(见图片01)。当在这种结构中尝试使用结果组合添加荷载工况时,会出现警告(见图02)。
当添加结果组合的荷载工况时,只添加各个荷载工况的结果。 这意味着“非线性”不能正确显示,因为杆件可能会失效,例如在一个荷载工况下,但在另一种荷载工况下不会。 因此,在使用钢筋混凝土时,您应该添加不同结构体系中的结果。 这会导致错误的结果。
请在这种情况下使用荷载组合(COs)。 在这种情况下,将生成一个大的荷载工况(荷载组合),并以汇总形式计算该荷载情况。 这样可以正确显示结构中的非线性。
或者如果由于计算时间需要使用RCs计算,则可以考虑是否绝对需要非线性计算。
