Ich erhalte beim Start der Berechnung eine Warnung Nr. 30015 "Unzulässige Addition von Lastfällen in einer Ergebniskombination!". Woran kann das liegen?

Antwort

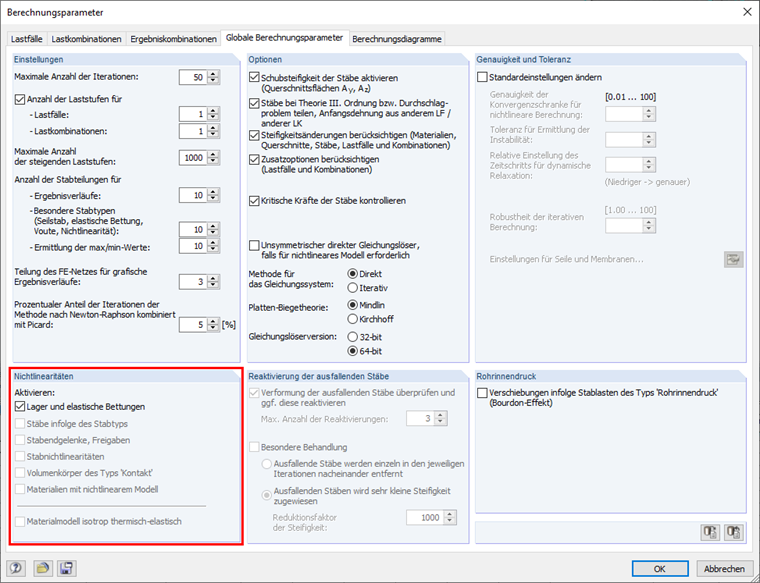

Prüfen Sie, ob Sie in Ihrer Struktur "Nichtlinearitäten" eingegeben haben. Also zum Beispiel "Ausfallende Lager", "Stäbe mit Nichtlinearitäten (Druck- oder Zugstäbe)" oder "nicht-lineares Materialverhalten" (Siehe hierzu das Bild 01).

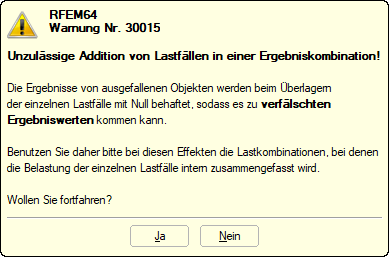

Sobald Sie versuchen bei solchen Strukturen die Addition der Lastfälle mittels Ergebniskombinationen durchzuführen, erscheint diese Warnung (Siehe Bild 02).

Bei der Addition der Lastfälle der Ergebniskombination (EK) werden lediglich die Ergebnisse der einzelnen Lastfälle addiert. Das bedeutet, dass Sie die "Nichtlinearitäten" ggf. nicht korrekt abbilden können, weil ein Stab z. B. in einem Lastfall ausfällt, in einem anderen Lastfall aber nicht. Bei der Verwendung der EK's würden Sie somit die Ergebnisse aus verschiedenen statischen Systemen addieren. Dies führt zu falschen Ergebnissen.

Verwenden Sie für diese Fälle die Lastkombinationen (LK's). Hier wird gedanklich ein großer Lastfall (Lastkombination) angelegt und diese Lastsituation zusammengefasst berechnet. Hiermit können Sie die Nichtlinearitäten im System korrekt abbilden.

Alternativ - wenn eine Berechnung mit den EK's aufgrund der Berechnungszeit gewünscht ist - kann überlegt werden, ob die Nichtlinearitäten zwingend erforderlich werden.

Schlüsselwörter

Warnung 30015 Warnung Fehler Unzulässige Addition Ergebniskombination
