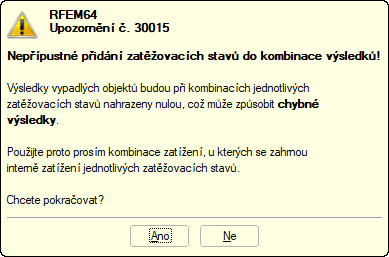

Na počátku výpočtu dostávám varovné číslo 30015 "Nesprávné zadání zatěžovacích stavů do kombinace výsledků!". Jaký je důvod?

Odpověď

Zkontrolujte, zda jste ve své konstrukci zadali hodnotu "Nelineární charakteristiky". Například "Nelinearita (tlakové nebo tahové pruty)" nebo "Nelineární chování materiálu" (viz obrázek 01).

Toto varování se zobrazí, jakmile se v takových konstrukcích vyzkoušíme přidat zatěžovací stavy pro kombinace výsledků (viz obrázek 02).

Při zadání zatěžovacích stavů kombinace výsledků (RC) se přidají pouze výsledky jednotlivých zatěžovacích stavů. To znamená, že pravděpodobně nebude možné reprezentovat "nelinearity" správně, protože prut nemusí být správně zobrazen. Například selže v jednom zatěžovacím stavu, ale v jiném zatěžovacím stavu. Pokud používáme RC, přidává se tak výsledky z různých konstrukcí. To vede k nesprávným výsledkům.

V takových případech použijeme kombinace zatížení (KZ). V takovém případě se vytvoří velký zatěžovací stav (kombinace zatížení) a počítá se tato kombinace zatížení. Umožňuje správné zobrazení nelinearit v konstrukci.

Jako alternativu - je-li pro kalkulaci s výpočetní technikou zapotřebí výpočet, můžeme zvážit, zda nelinearity budou naprosto nezbytné.

Klíčová slova

Upozornění 30015 Upozornění Chyba Nesprávné doplnění Kombinace výsledků
