SHAPE-THIN提供了通过所谓的空单元连接独立的截面部分的选项。 因此你将得到一个毛截面,可以在RFEM或RSTAB中用于设计。

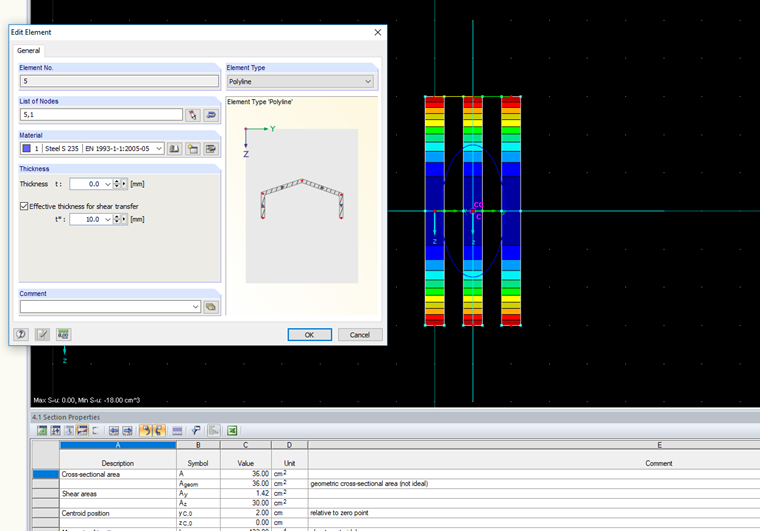

零单元
这里必须为每个单元分配一个厚度t。 该值是截面结构完全传递法向力时的截面实际厚度。 此外,有效厚度t*控制“人工”连接件的剪力传递,厚度为t -= -0。 这些没有单元的单元将用于在两个没有公共节点的单元之间进行剪力连接。 与标准单元(t> 0)没有接触的零单元单元必须定义剪力厚度t*> 0(t> 0)。
SHAPE-THIN提供了通过所谓的空单元连接独立的截面部分的选项。 因此你将得到一个毛截面,可以在RFEM或RSTAB中用于设计。
这里必须为每个单元分配一个厚度t。 该值是截面结构完全传递法向力时的截面实际厚度。 此外,有效厚度t*控制“人工”连接件的剪力传递,厚度为t -= -0。 这些没有单元的单元将用于在两个没有公共节点的单元之间进行剪力连接。 与标准单元(t> 0)没有接触的零单元单元必须定义剪力厚度t*> 0(t> 0)。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
