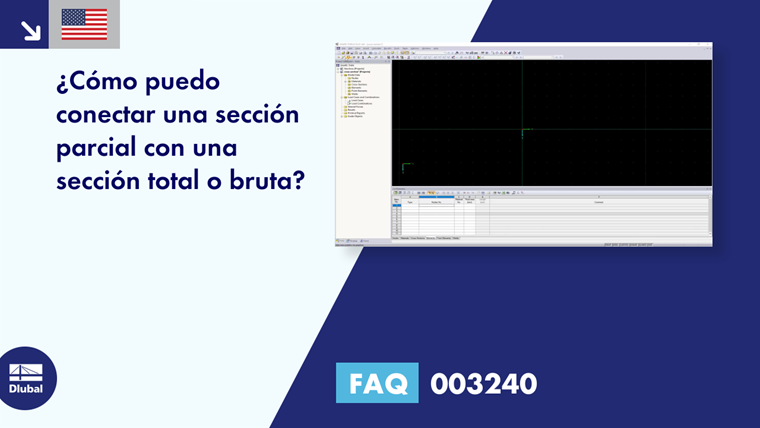

¿Cómo puedo conectar una sección parcial con una sección completa?

Respuesta

En SHAPE-THIN, es posible conectar partes independientes de la sección por medio de los denominados elementos nulos. De esta forma obtendrá una sección completa y puede usarla para diseñar en RSTAB o RFEM.
Elementos nulos:
Cada elemento se debe asignar al espesor t. Este valor representa el espesor real de la parte de la sección para la transferencia completa de los efectos normales.
Además, el espesor eficaz t* controla la transferencia de cortante para elementos de acoplamiento "artificial" con un espesor t = 0. Estos elementos nulos proporcionan una conexión a cortante fija o empotrada entre dos elementos que no tienen un nudo en común. La definición de un espesor a cortante t* > 0 se necesita para los elementos nulos que no se ven afectados por los elementos normales (t > 0) sobre su longitud eficaz.

Palabras clave

Conectar las partes de la sección Sección completa Elementos nulos
