Comment puis-je connecter les sections partielles à une section complète ?

Réponse

Dans SHAPE-THIN, vous pouvez connecter des sections partielles indépendantes à l'aide d'éléments « nuls ». Vous disposez ainsi d'une section complète et à utiliser dans RSTAB ou RFEM pour vos calculs.

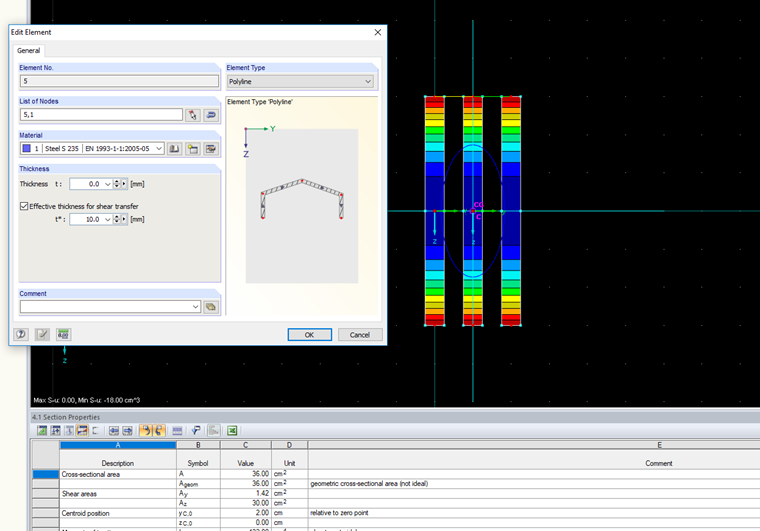

Éléments nuls :
Une épaisseur t doit être assignée à chaque élément. Cette valeur représente l'épaisseur réelle de la section pour le transfert complet des actions normales.
De plus, l'épaisseur efficace t * contrôle le transfert de cisaillement pour les fixations « artificielles » d'épaisseur t = 0. Ces éléments nuls servent à créer une connexion rigide entre deux éléments qui n'ont pas de nœud commun. La définition d'une épaisseur de cisaillement t* > 0 est requise pour les éléments nuls qui ne sont pas affectés par des éléments normaux (t> 0) sur toute leur longueur.
