问题
我对一个墙体设置了基本钢筋(直径12 mm,距离15 cm,内外相同)进行建模。 由此得出的每侧边的基本钢筋为7.54cm²/m。 但是,所提供的基本钢筋的内部和外部仅显示了一半的模量(3.77cm²/m)。 为什么?
回复:

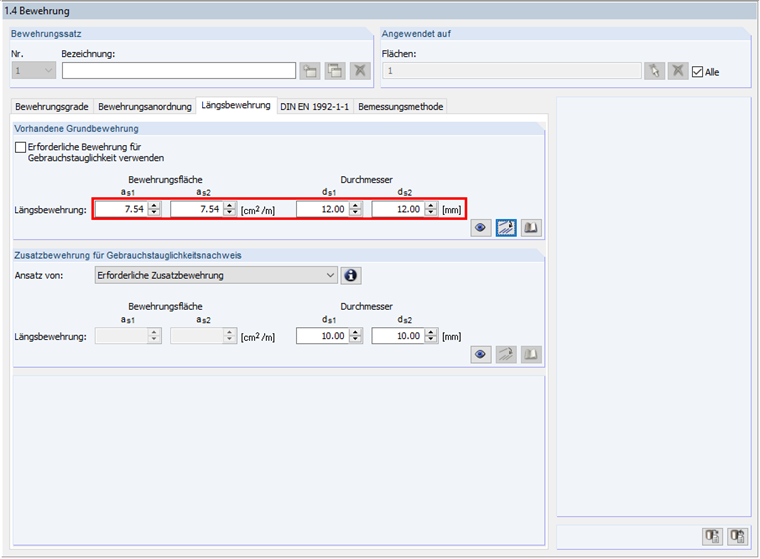

您可能是作为2D模型进入墙体的。在RF-CONCRETE Surfaces的窗口1.4中,您只能找到一种钢筋布置,在钢筋布置中“上”和“下”进行汇总。

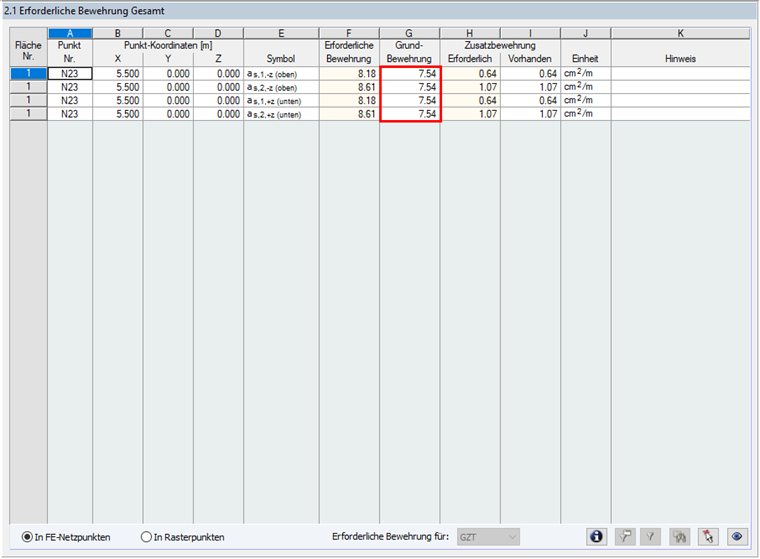

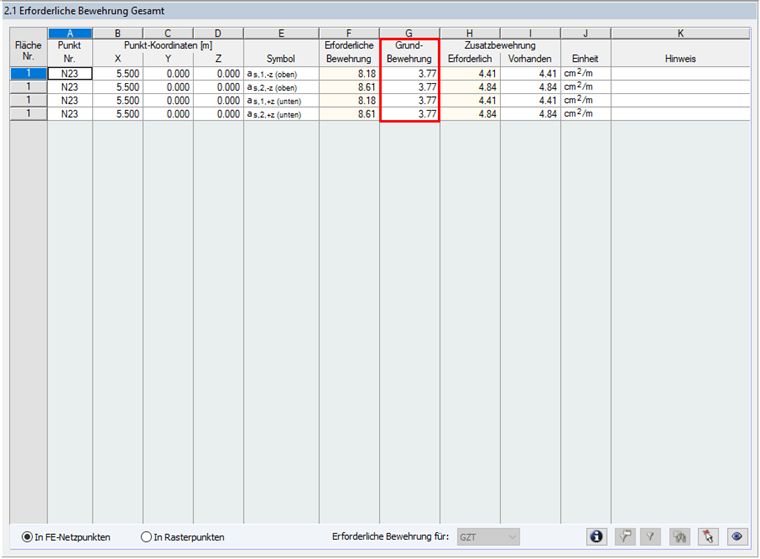

现在,如果您在2D模型中指定钢筋7.54cm²/m,在结果窗口2.1中提供的基本钢筋为3.77cm²/m,因为RF‑CONCRETE Surfaces内外均使用一半。

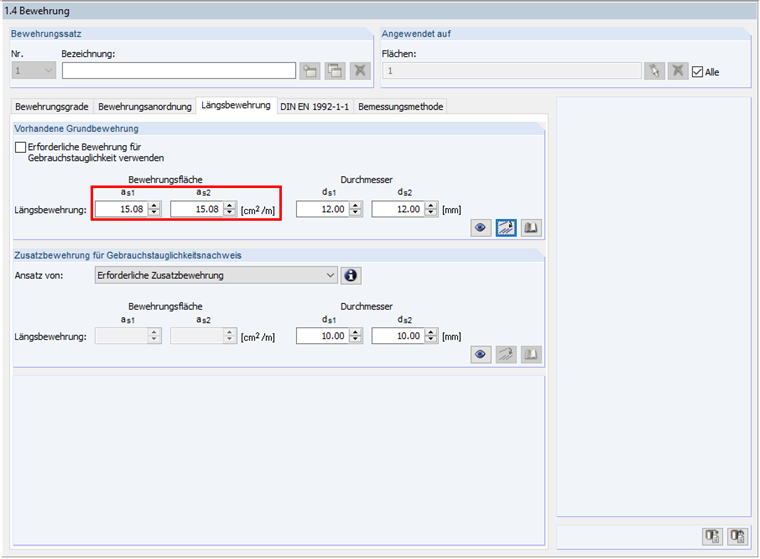

如果现在我们对墙的每个侧边的配筋计算为7.54cm²/m,那么对于2D模型,我们必须相应地输入15.08cm²/m的配筋。
这样得出的结果是,每侧要求的配筋面积为7.54cm²/m。

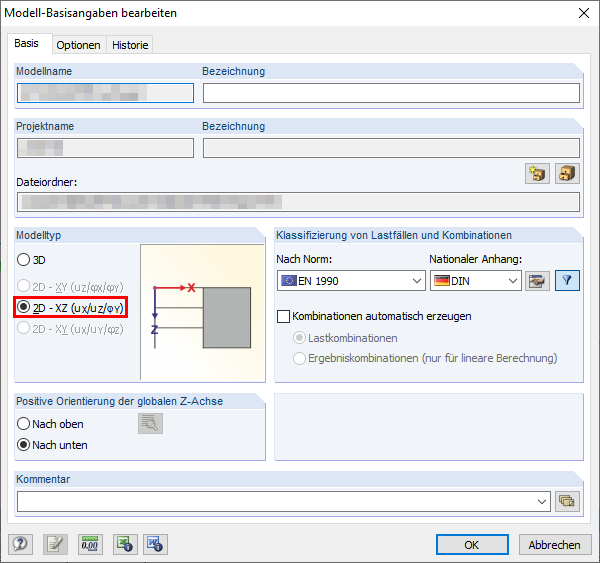

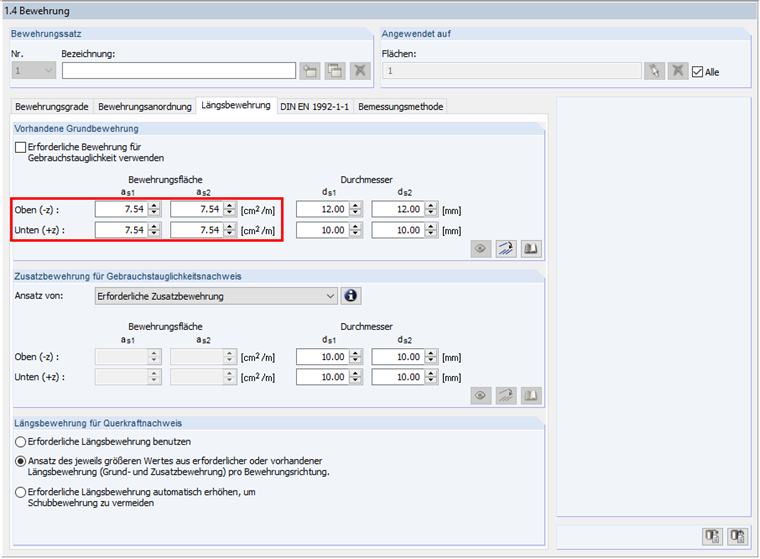

如果输入的不是3D模型,而是2D模型(在模型基本数据中进行设置,见图01),那么可以在RF-CONCRETE Surfaces中单独输入面的顶部和底部。
