Visualizzazione diversa dell'armatura di base per il modello 2D

Probabilmente hai inserito il muro come modello 2D.

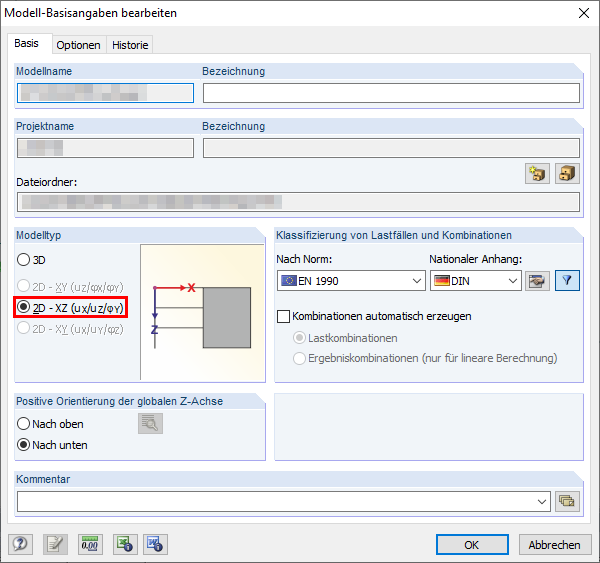

Finestra di dialogo con i dati generali del modello e l'impostazione del tipo di modello

Wenn Sie die Wand als 2D-Modell eingeben, dann können Sie in RF-BETON Flächen nur eine symmetrische Bewehrung auf der Innen- und Außenseite eingeben.

Im Eingabedialog 1.4 von RF-BETON Flächen finden Sie entsprechend auch nur eine Bewehrungslage, in welcher "oben" und "unten" zusammengefasst sind.

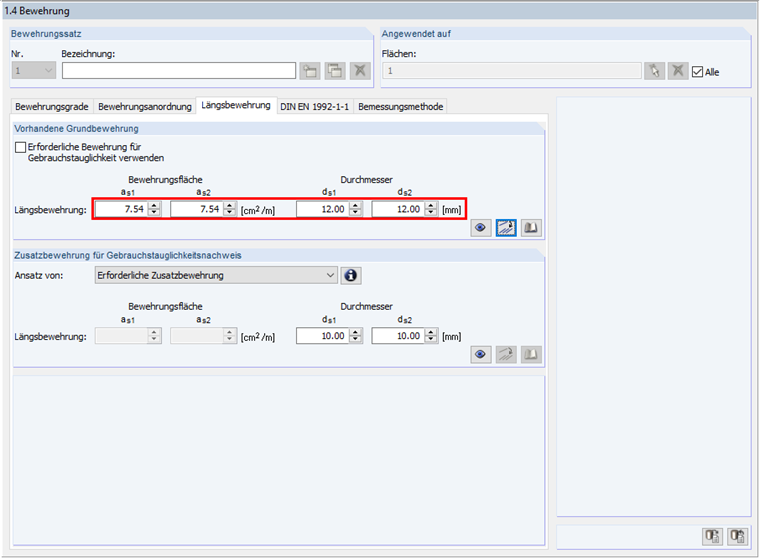

Armatura longitudinale nella finestra di dialogo 1.4 per il modello 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m in einem 2D-Modell vorgeben, erhalten Sie in der Ergebnistabelle 2.1 eine vorhandene Grundbewehrung von 3,77 cm²/m, da RF-BETON Flächen jeweils die Hälfte innen bzw. außen ansetzt.

Finestra dei risultati 2.1 per il modello 2D

Wenn Sie nun eine Bewehrung von 7,54 cm²/m je Wandseite berücksichtigen wollen, müssen Sie entsprechend bei einem 2D-Modell direkt eine Bewehrung von 15,08 cm²/m vorgeben.

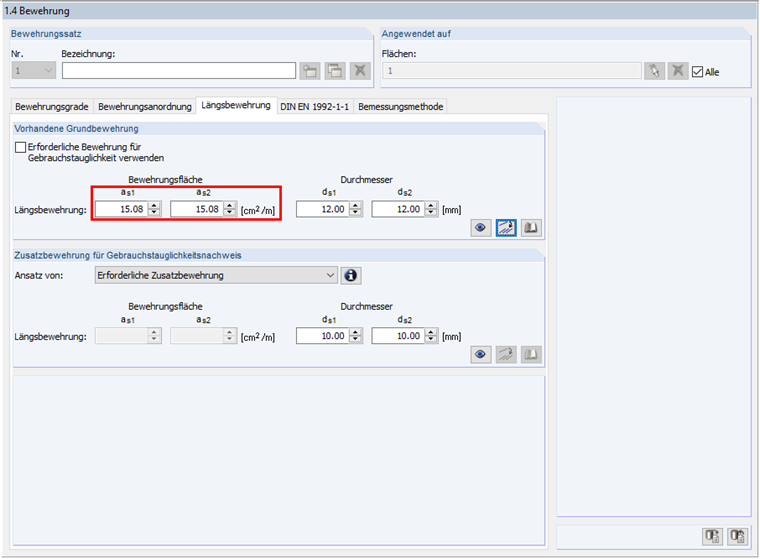

Immissione dell'armatura longitudinale per il modello 2D

Dies würde zu der gewünschten Bewehrung von 7,54 cm²/m je Seite führen.

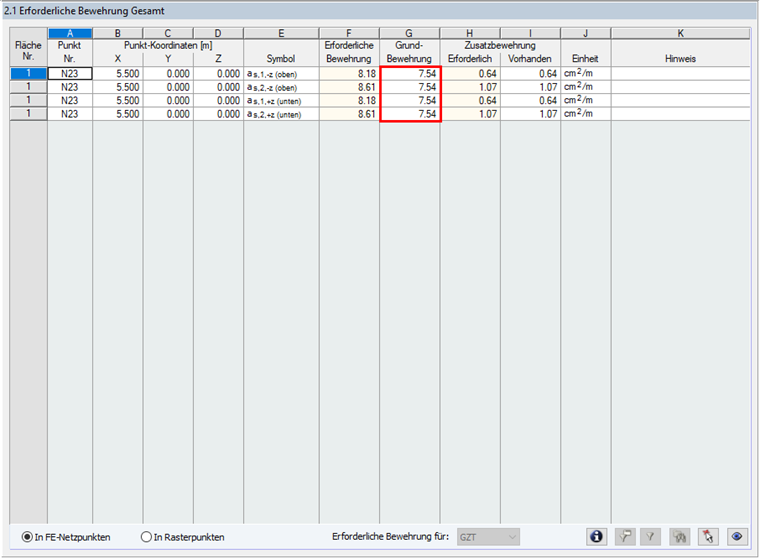

Finestra dei risultati 2.1 di RF-CONCRETE Surfaces

Wenn Sie anstatt dem 2D-Modell ein 3D-Modell eingeben (Einstellung in den Basisangaben des Modells, Siehe Bild 01), dann können Sie in RF-BETON Flächen die Einstellung für die Ober- und Unterseite der Fläche getrennt vornehmen.

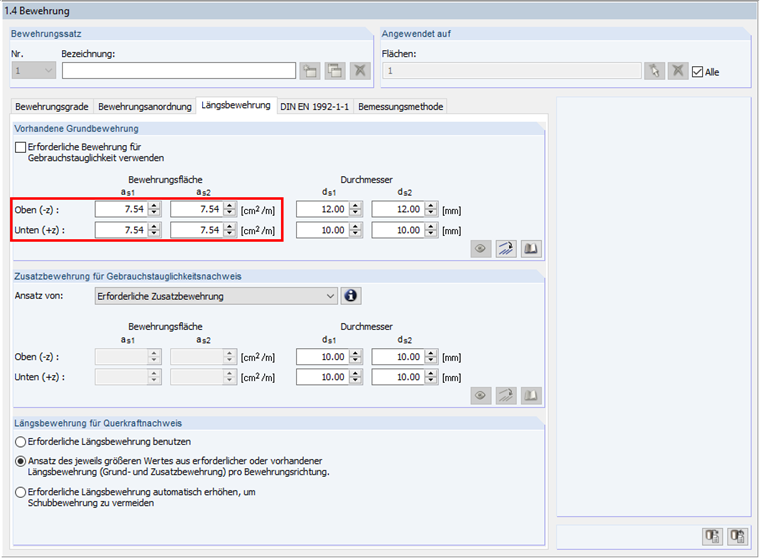

Finestra di dialogo di input 1.4 in RF-CONCRETE Surfaces for 3D Model
