J'ai conçu un mur avec une armature de base (diamètre 12 mm, distance 15 cm, à l'intérieur et à l'extérieur). L'armature de base prévue serait donc de 7,54 cm²/m par côté. Le module n'indique cependant qu'une armature de base prévue de 3,77 cm²/m à l'intérieur comme à l'extérieur. Pourquoi ?

Réponse

Vous avez probablement entré ce mur sous forme de modèle 2D.

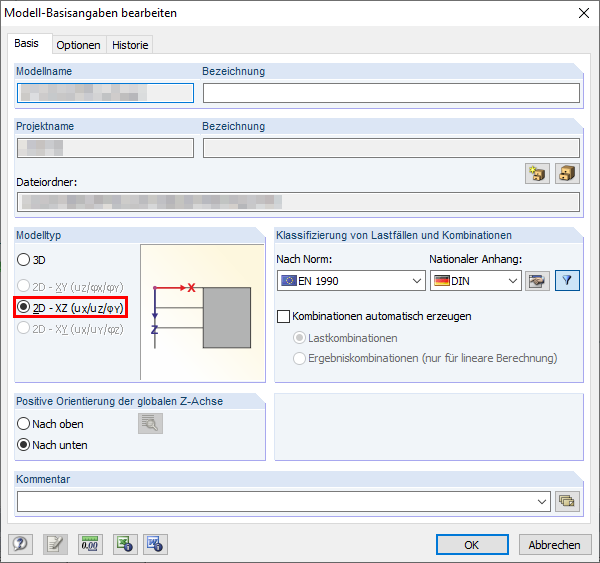

Figure 01 - Boîte de dialogue avec les données de base du modèle et les paramètres du type de modèle

Si vous insérez ce mur sous forme de modèle 2D, RF-CONCRETE Surfaces ne peut insérer qu'une armature symétrique à l'intérieur et à l'extérieur.

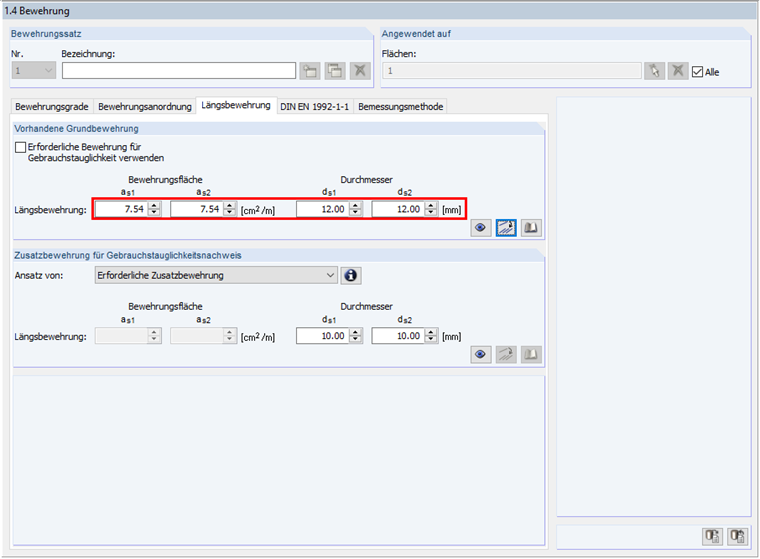

Dans la boîte de dialogue 1.4 de RF-CONCRETE Surfaces, RFEM ne trouve qu'une seule couche d'armature dans laquelle « haut » et « bas » sont combinés.

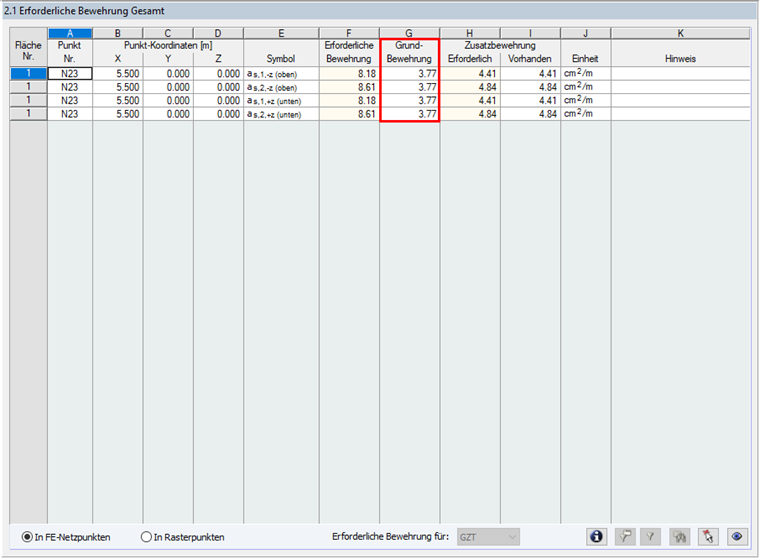

Si vous indiquez une armature de 7,54 cm²/m dans un modèle 2D, vous obtenez une armature de base de 3,77 cm²/m dans le tableau de résultats 2.1, car RF-CONCRETE Surfaces en applique la moitié à l'intérieur et l'autre à l'extérieur.

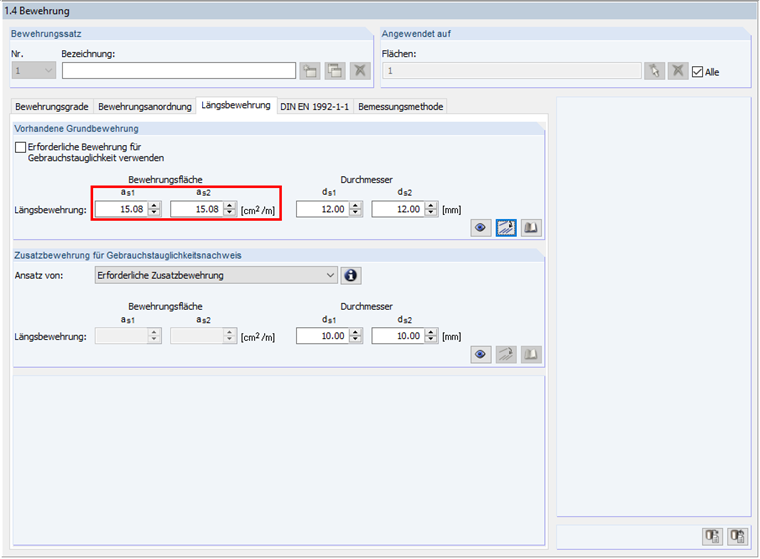

Si vous souhaitez considérer une armature de 7,54 cm²/m de côté, vous devez entrer une armature de 15,08 cm²/m dans le modèle 2D.

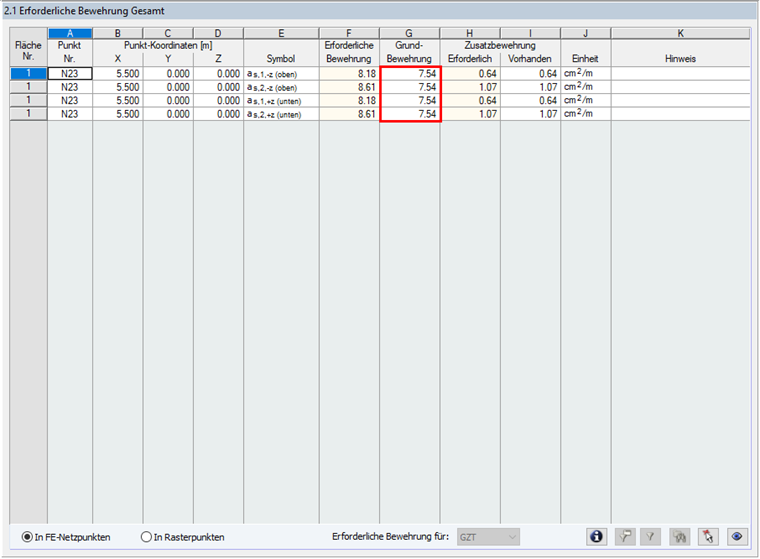

Vous obtenez ainsi l'armature souhaitée de 7,54 cm²/m de côté.

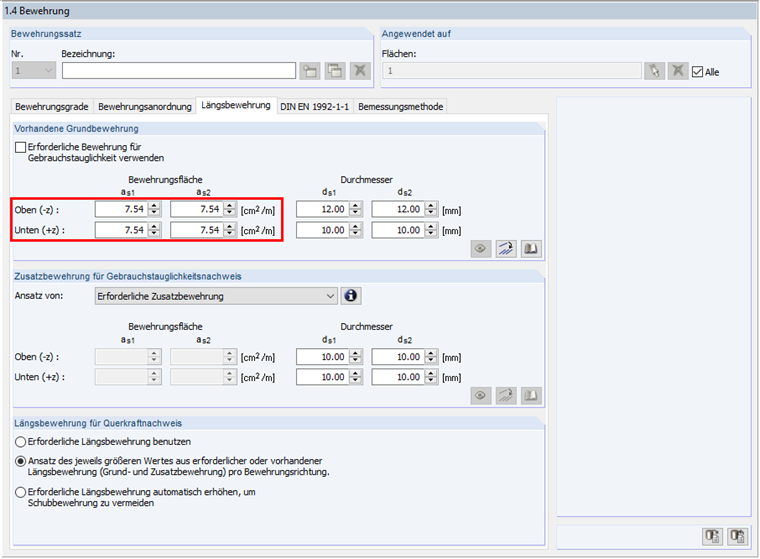

Si vous entrez un modèle 3D au lieu d'un modèle 2D (paramètre dans les données de base du modèle, voir la Figure 01), vous pouvez entrer les paramètres pour les côtés supérieurs et inférieurs de la surface séparément dans RF-CONCRETE Surfaces.
