Ich habe eine Wand mit einer Grundbewehrung (Durchmesser 12 mm, Abstand 15 cm, innen und außen gleich) ausgeführt. Daraus würde sich eine vorhandene Grundbewehrung von 7,54 cm²/m je Seite ergeben. Das Modul zeigt mir aber nur die Hälfte (3,77 cm²/m) als vorhandene Grundbewehrung auf der Innen- bzw. Außenseite an. Warum?

Antwort

Sie haben die Wand vermutlich als 2D-Modell eingegeben.

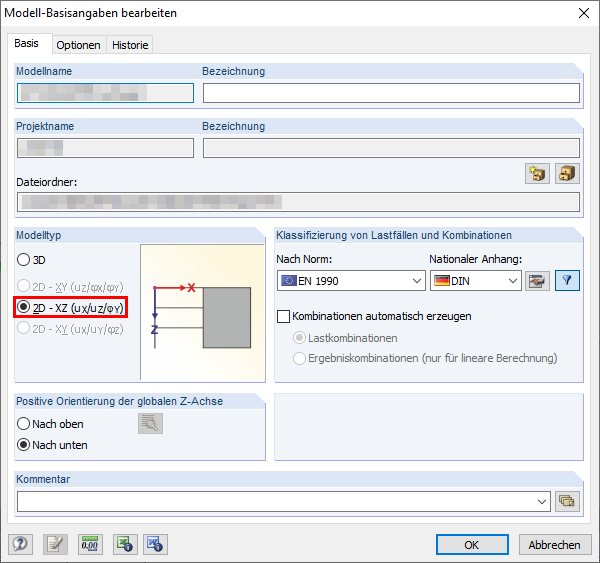

Bild 01 - Dialog mit den Modell-Basisangaben und der Einstellung des Modelltyps

Wenn Sie die Wand als 2D-Modell eingeben, dann können Sie in RF-BETON Flächen nur eine symmetrische Bewehrung auf der Innen- und Außenseite eingeben.

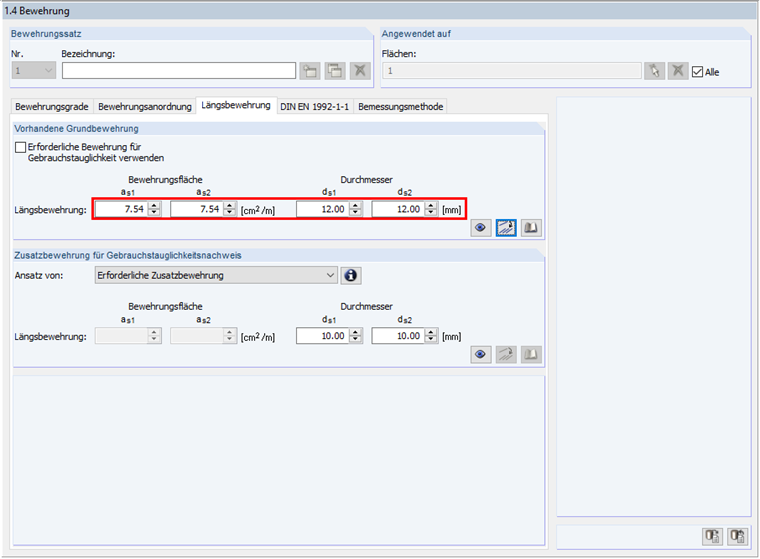

Im Eingabedialog 1.4 von RF-BETON Flächen finden Sie entsprechend auch nur eine Bewehrungslage, in welcher "oben" und "unten" zusammengefasst sind.

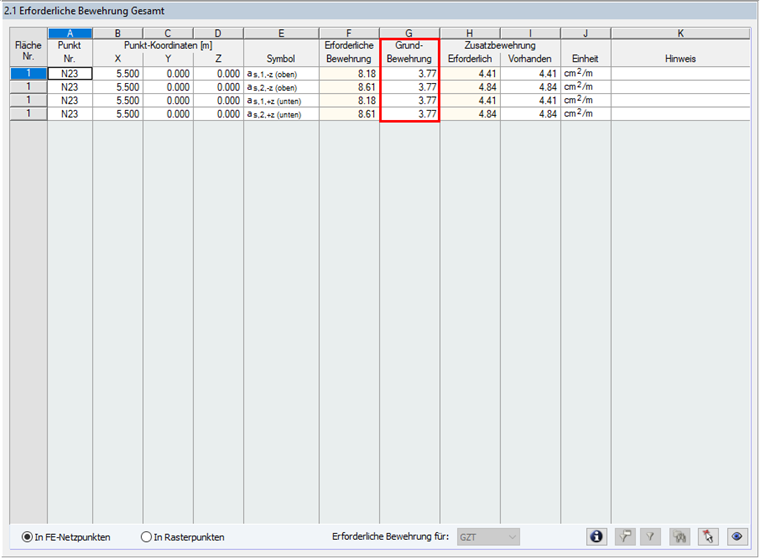

Wenn Sie nun eine Bewehrung von 7,54 cm²/m in einem 2D-Modell vorgeben, erhalten Sie in der Ergebnistabelle 2.1 eine vorhandene Grundbewehrung von 3,77 cm²/m, da RF-BETON Flächen jeweils die Hälfte innen bzw. außen ansetzt.

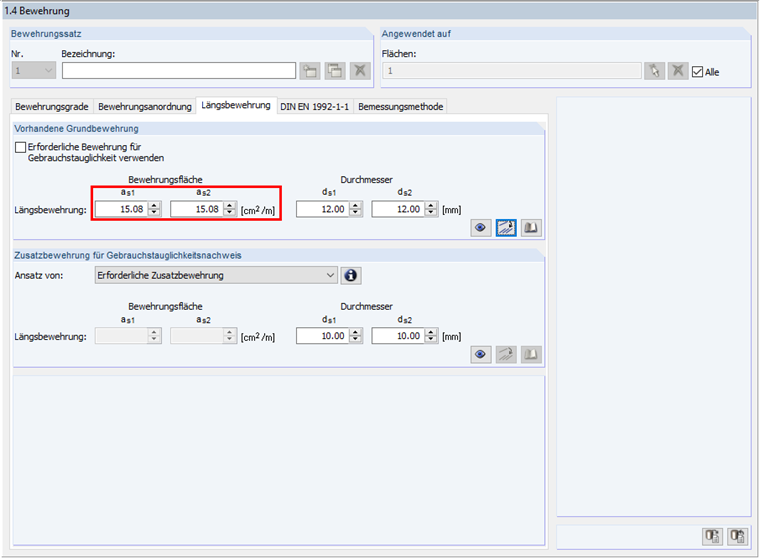

Wenn Sie nun eine Bewehrung von 7,54 cm²/m je Wandseite berücksichtigen wollen, müssen Sie entsprechend bei einem 2D-Modell direkt eine Bewehrung von 15,08 cm²/m vorgeben.

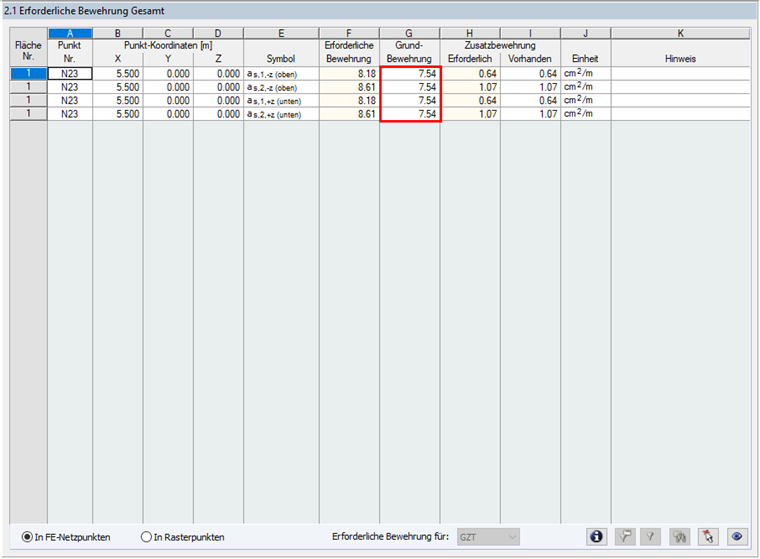

Dies würde zu der gewünschten Bewehrung von 7,54 cm²/m je Seite führen.

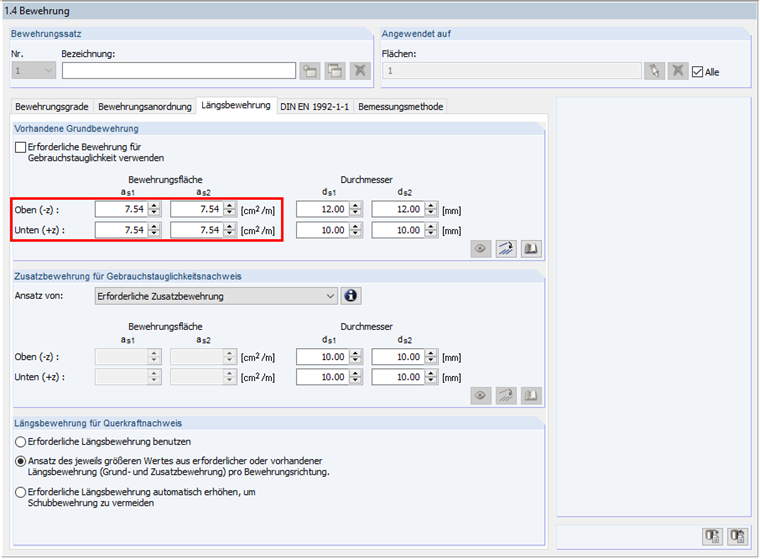

Wenn Sie anstatt dem 2D-Modell ein 3D-Modell eingeben (Einstellung in den Basisangaben des Modells, Siehe Bild 01), dann können Sie in RF-BETON Flächen die Einstellung für die Ober- und Unterseite der Fläche getrennt vornehmen.
