Mám modelovanou stěnu se základní výztuží (průměr 12 mm, vzdálenost 15 cm, stejná uvnitř i vně). To by vedlo k navržené základní výztuži pro každou stranu 7,54 cm²/m. Modul ovšem vykazuje pouze polovinu (3,77 cm²/m) jako vnitřní nebo vnější základní výztuž. Proč?

Odpověď

Pravděpodobně jste zadali stěnu jako 2D model.

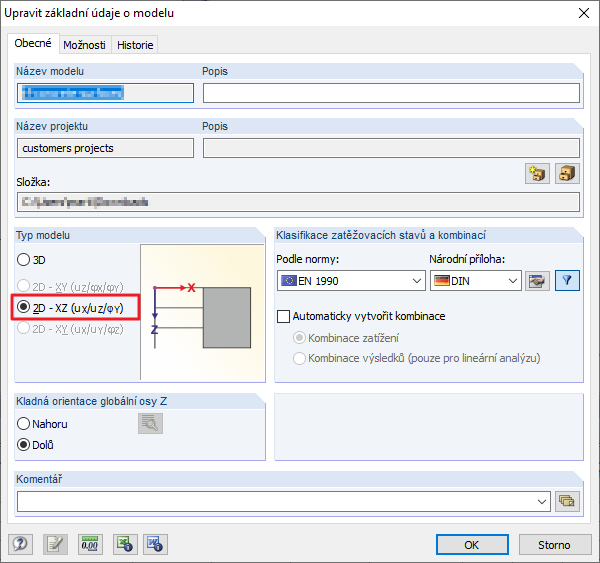

Obr. 01 - Dialog s obecnými údaji o modelu konstrukce

Pokud zadáme stěnu jako 2D model, můžeme v modulu RF ‑ CONCRETE Surfaces zadat symetrickou výztuž pouze zevnitř a zvenčí.

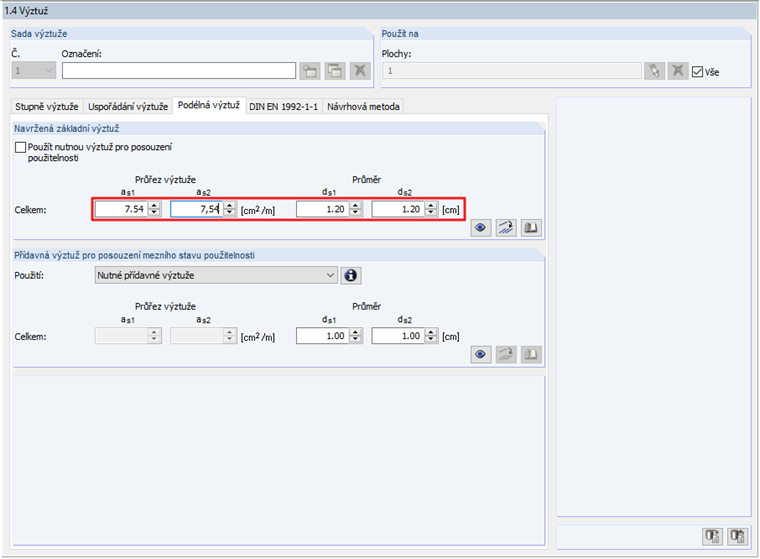

V dialogu 1.4 programu RF ‑ CONCRETE Surfaces se nachází pouze jedno uspořádání výztuže, v němž jsou shrnuty „horní“ a „dolní“.


Pokud nyní v 2D modelu zadáme výztuž 7,54 cm²/m, získá se ve výsledkovém okně 2.1 návrhová základní výztuž ve výši 3,77 cm²/m, protože v modulu RF ‑ CONCRETE Surfaces se polovina použije uvnitř i vně.

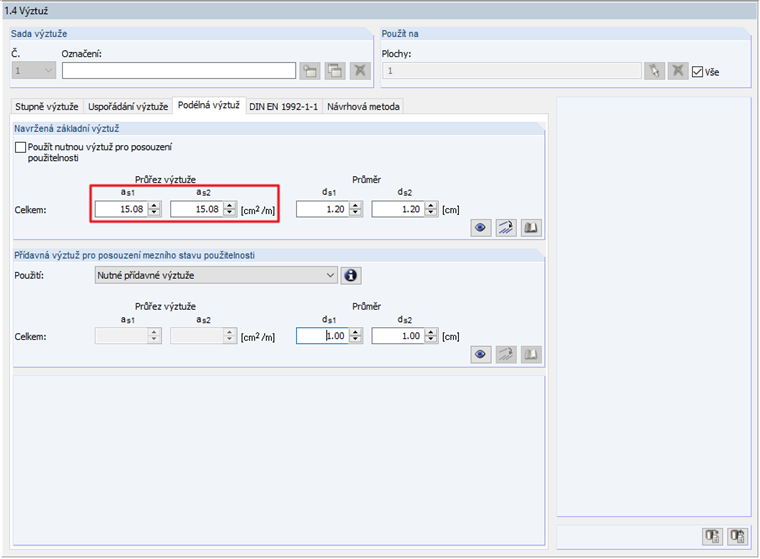

Pokud se nyní má zohlednit výztuž ve výši 7,54 cm²/m pro každou stranu stěny, je třeba zadat 2D výztuž 15,08 cm²/m.

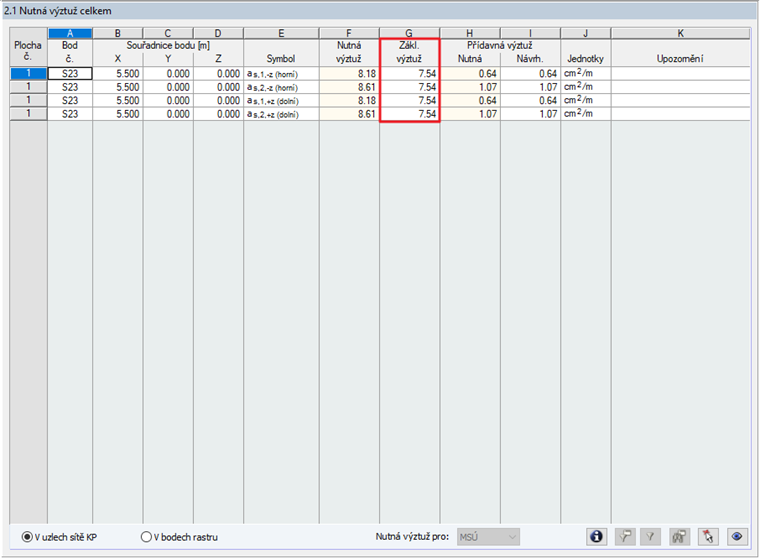

To by vedlo k požadované výztuži 7,54 cm²/m pro každou stranu.

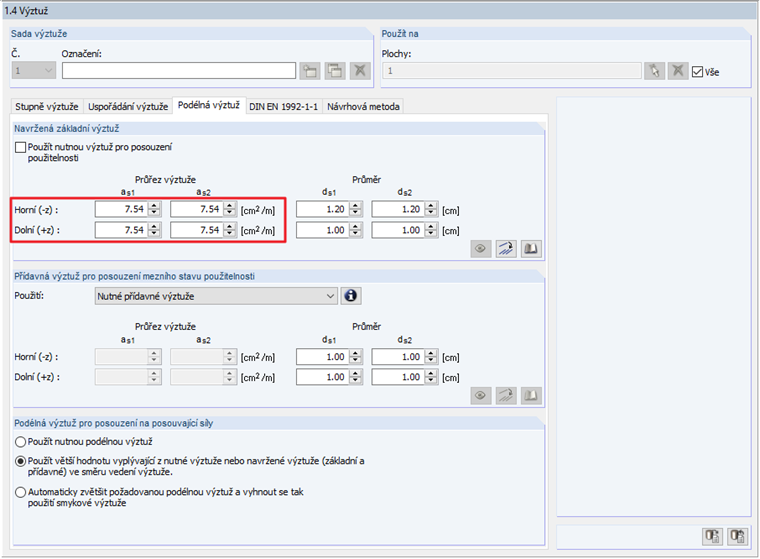

Pokud místo 2D modelu zadáme 3D model (nastavení v základních údajích modelu, viz obr. 01), lze v modulu RF ‑ CONCRETE Surfaces zadat hodnoty zvlášť pro horní a dolní část plochy.
