经过时程分析后,我无法在面上显示所有结果。 有没有办法显示它们?

回答

附加模块RF-/DYNAM Pro的结果仅显示面上的“基本内力”和“基本应力”。 但是,您可以使用该选项将结果导出到结果组合中,以根据时程方法显示所有结果。

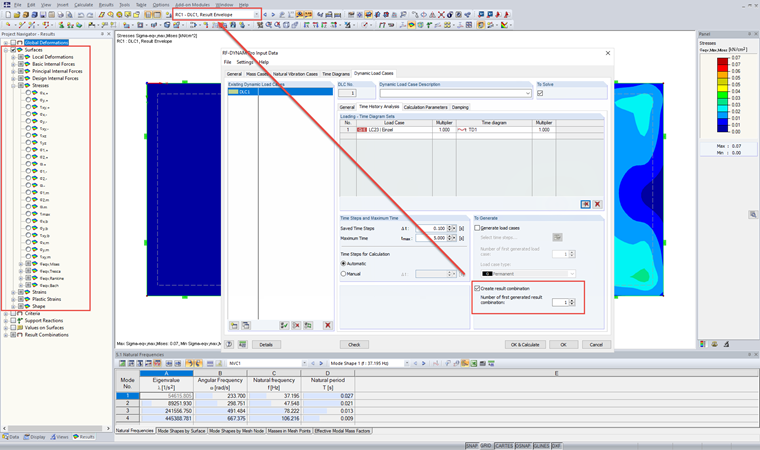

使用该选项可以在附加模块中创建结果组合(见图01)并以图形方式显示结果。 所有的结果,例如“设计内力”或“应力”都可以使用。

关键词

结果 时间历史 应力 结果组合
