Domanda

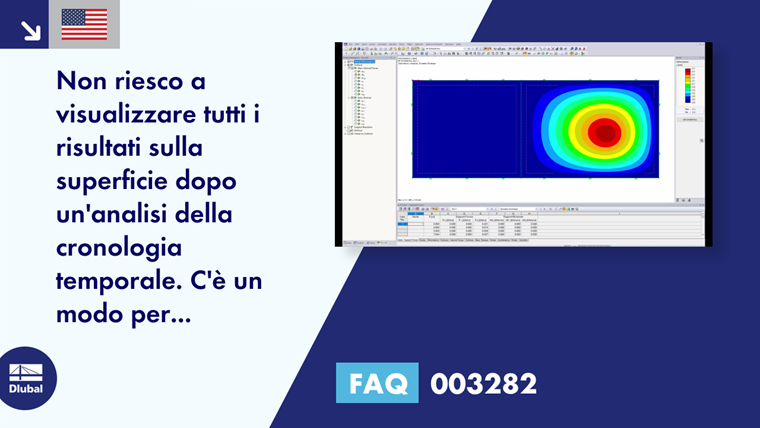

Non riesco a visualizzare tutti i risultati sulla superficie dopo un'analisi della cronologia temporale. C'è un modo per visualizzarli?

Risposta:

Nei risultati del modulo RF-/DYNAM Pro, solo le "forze interne di base" e le "tensioni di base" sono visualizzate sulle superfici. Tuttavia, è possibile utilizzare l'opzione per esportare i risultati in una combinazione di risultati per visualizzare tutti i risultati secondo un'analisi della cronologia.

Usa semplicemente questa opzione per creare una combinazione di risultati nel modulo aggiuntivo come mostrato nell'immagine 01, e mostra i risultati nel grafico. Tutti i risultati come "Forze interne di progetto" o "Tensioni" sono quindi disponibili.
