Nach einem Zeitverlaufsverfahren kann ich nicht alle Ergebnisse auf Fläche anzeigen. Gibt es eine Möglichkeit, diese anzuzeigen?

Antwort

In den Ergebnissen des Moduls RF-/DYNAM Pro sind nur "Grundschnittgrößen" und "Grundspannungen" auf Oberflächen gezeigt. Mit der Option, die Ergebnisse in eine Ergebniskombination zu exportieren, haben Sie die Möglichkeit, alle Ergebnisse nach einem Zeitverlaufsverfahren anzuzeigen.

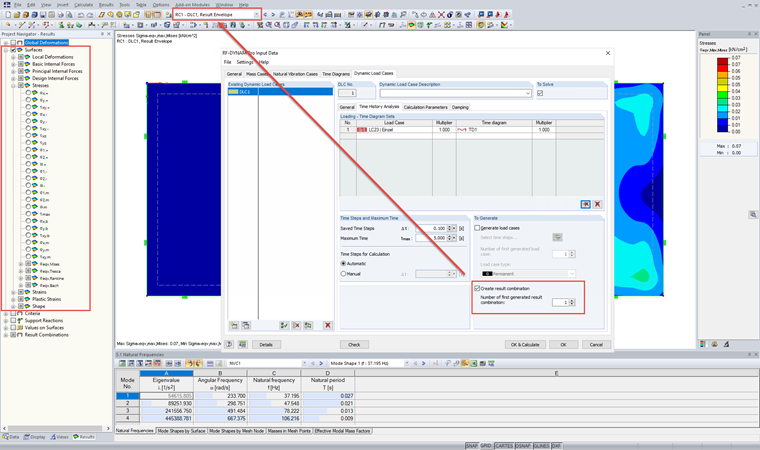

Verwenden Sie einfach die Option, um im Zusatzmodul eine Ergebniskombination zu erstellen (siehe Abbildung 1) und die Ergebnisse in der Grafik anzuzeigen. Alle Ergebnisse, wie z. B. "Bemessungsschnittgrößen" oder "Spannungen", sind verfügbar.

Schlüsselwörter

Ergebnisse Zeitverlauf Fläche Spannung Ergebniskombination
