Después de ejecutar un análisis del dominio de tiempo, no puedo ver todos los resultados en las superficies. ¿Hay alguna posibilidad de mostrarlos?

Respuesta

En los resultados del módulo RF-/DYNAM Pro sólo se proporcionan "Esfuerzos internos básicos" y "Tensiones básicas" en las superficies. Pero con la opción de exportar los resultados en una combinación de resultados se pueden mostrar todos los resultados después de un análisis del dominio de tiempo.

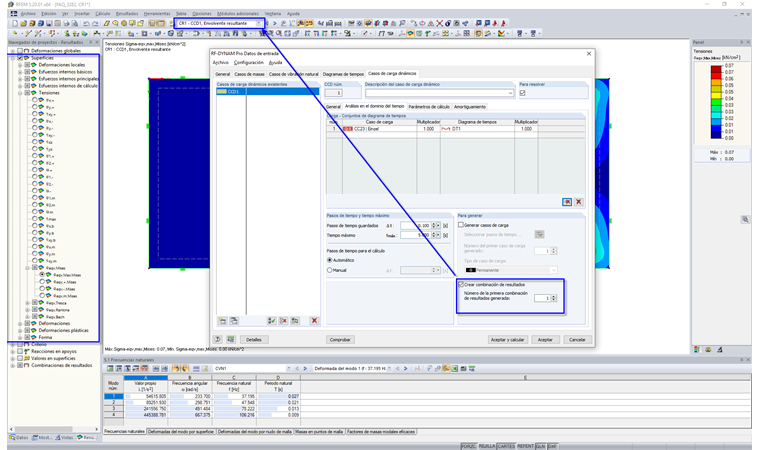

Simplemente use la opción de crear una combinación de resultados en el módulo adicional como se muestra en la figura 01 y muestre los resultados para esto en el gráfico. Están disponibles todos los resultados, tales como "Esfuerzos internos de cálculo" o "Tensiones".

Palabras clave

Resultados Dominio de tiempo Superficie Tensión Combinación de resultados
