如何显示节点质量?

回答

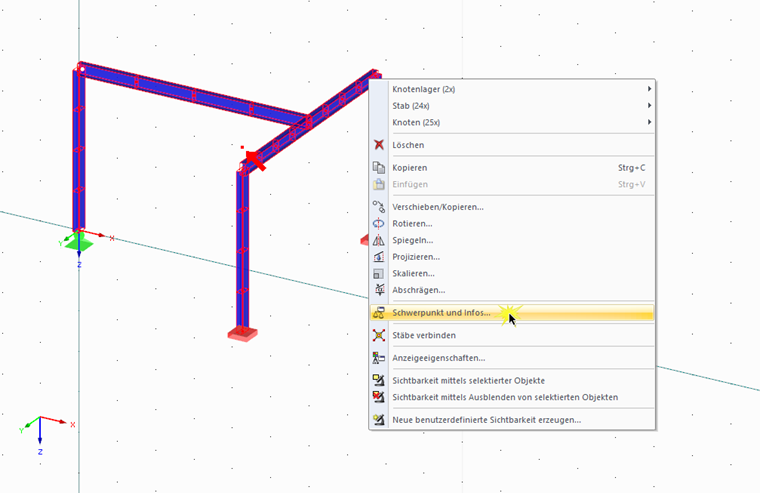

对于杆件(RSTAB)或杆件,面和实体(RFEM),可以显示材料重量W。 为此,只需选择整个结构或部分结构,然后单击鼠标右键打开快捷菜单。 在这里可以找到“重心和信息中心...”选项。



由此可以看出,节点质量并不明显。

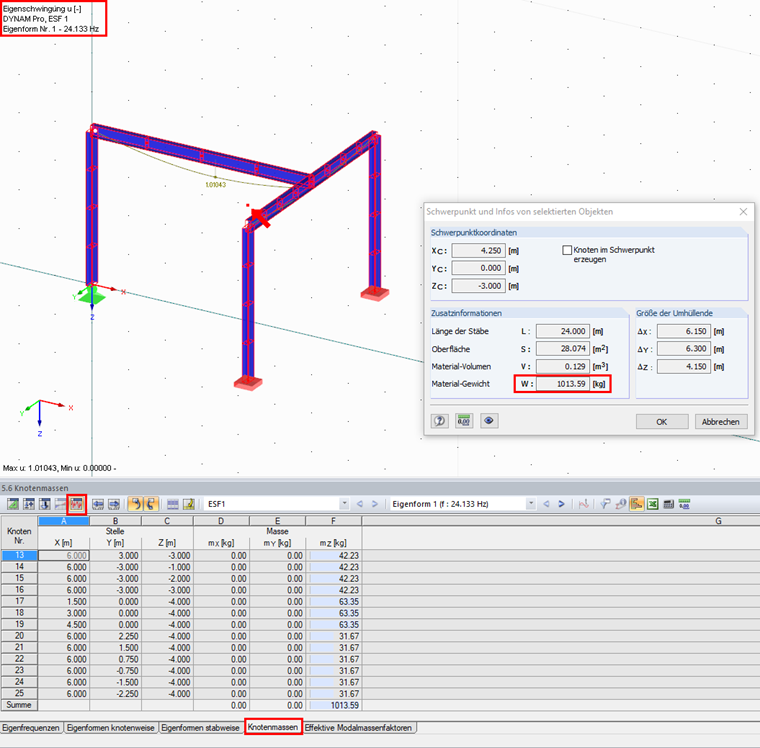

要生成节点质量,可以使用附加模块RF‑/DYNAM Pro-自然振动。 在这种情况下,可以创建一个自然振动的情况,例如质量只作用在Z方向上。 在计算自然模式工况后,在RF‑/DYNAM Pro的结果表中可以找到“节点质量”。


在RF‑/DYNAM Pro中,可以通过将相应荷载工况的分力应用于自然振动工况计算,将节点荷载转换为质量。


关键词

节点质量 尺寸标注 节点 网格节点 网格点 模态质量,
