Jak wyświetlić masy węzłowe?

Odpowiedź

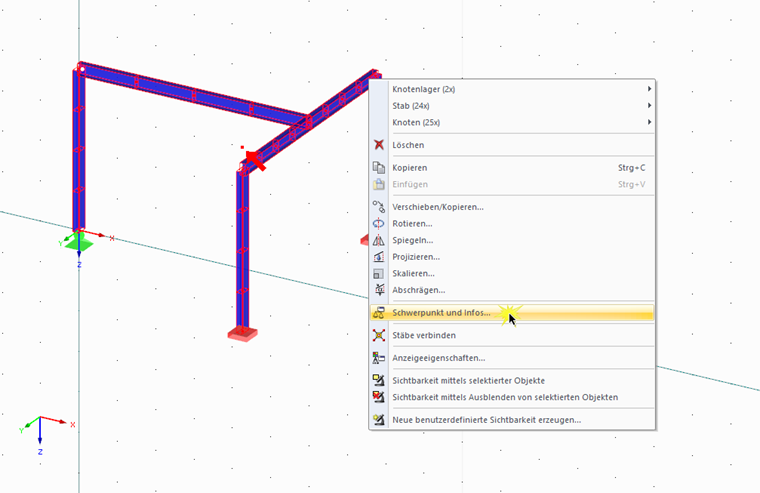

W przypadku prętów (RSTAB) lub prętów, powierzchni i brył (RFEM) można wyświetlić masę materiału W. W tym celu wystarczy wybrać całą strukturę lub jej część i kliknąć prawym przyciskiem myszy, aby otworzyć menu kontekstowe. Tutaj znajduje się opcja „Środek ciężkości i informacje ...”.



Jednakże masy węzłowe nie są z tego powodu widoczne.

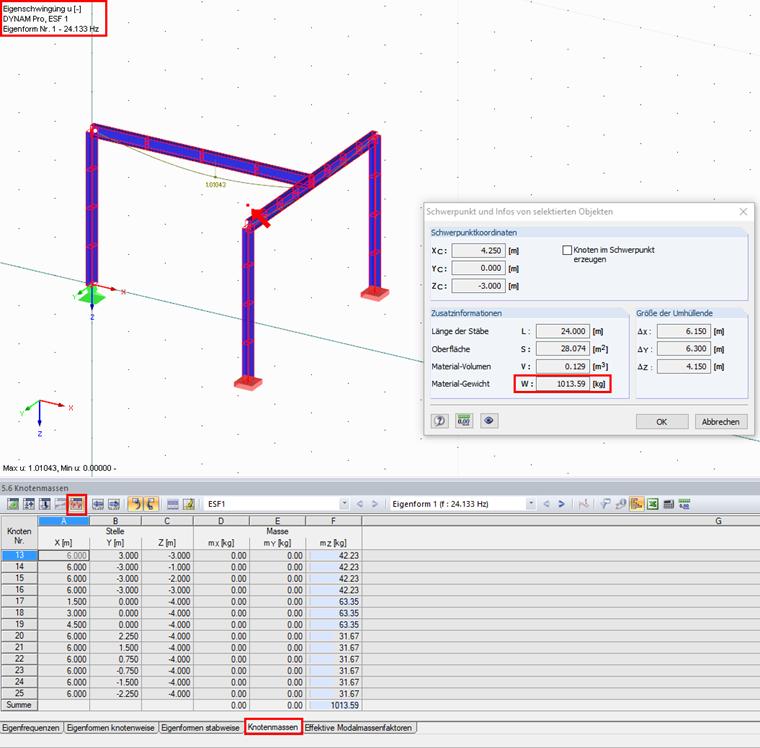

Do generowania mas węzłowych można użyć modułu dodatkowego RF‑/DYNAM Pro - Natural Vibrations. W tym przypadku możliwe jest utworzenie naturalnego przypadku drgań, w którym masa działa na przykład tylko w kierunku Z. Po obliczeniu przypadku trybu naturalnego „masy węzłowe” są dostępne w tabelach wyników programu RF‑/DYNAM Pro.


W programie RF‑/DYNAM Pro można opcjonalnie przekształcić obciążenia węzłowe w masy poprzez zastosowanie składowych siły odpowiednich przypadków obciążeń do obliczeń przypadków drgań własnych.


Słowa kluczowe

Masy węzłowe Masa Węzeł Węzeł siatki Punkt siatki Masa modalna
