Jak mohu zobrazit uzlové masy?

Odpověď

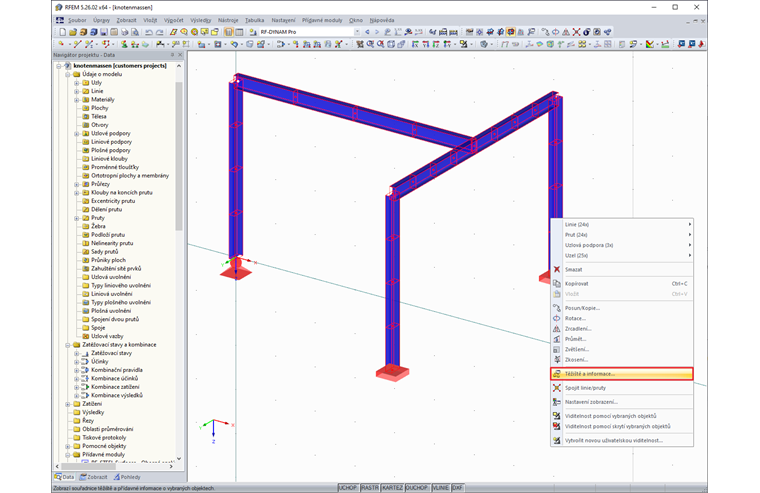

U prutů (RSTAB) nebo prutů, ploch a těles (RFEM) lze zobrazit hmotnost materiálu W. K tomu jednoduše vybereme celou konstrukci nebo její část a místní nabídku otevřeme kliknutím pravým tlačítkem myši. Zde můžeme vybrat možnost „Těžiště a informace…“.



Uzlové masy ovšem z toho nevypadají.

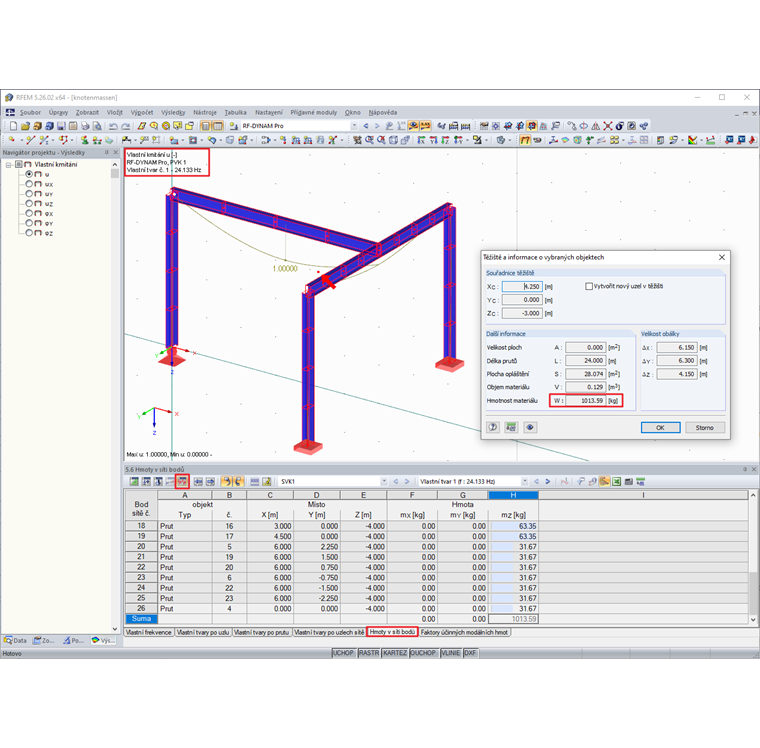

Pro generování uzlových hmot lze použít přídavný modul RF-/DYNAM Pro - Natural Vibrations. V tomto případě je možné vytvořit případ vlastního kmitání, kdy hmota působí pouze ve směru Z. Po výpočtu případu v přirozeném režimu jsou „výsledné uzlové hmoty“ k dispozici ve výstupních tabulkách modulu RF-/DYNAM Pro.


V přídavném modulu RF-/DYNAM Pro lze uzlová zatížení převést na hmoty tak, že se při výpočtu vlastního stavu kmitání použijí složky sil příslušného zatěžovacího stavu.


Klíčová slova

Hmota uzlu Hmotnost Uzel Síťový uzel Bod myši Modální hmotnost
