¿Cómo puedo mostrar las masas en nudos?

Respuesta

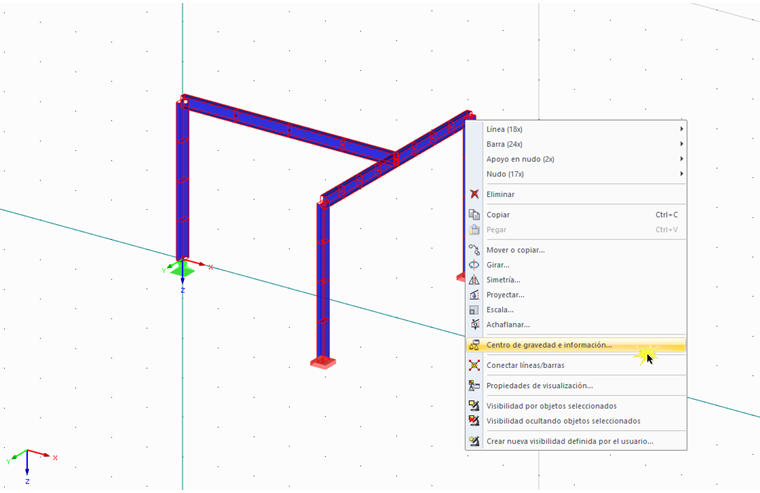

Para barras (RSTAB) o barras, superficies y sólidos (RFEM) puede mostrar el peso del material W. Simplemente seleccione la estructura entera o una parte de la misma y haga clic con el botón derecho para abrir el menú contextual. Aquí puede encontrar la entrada "Centro de gravedad e información...".



Sin embargo, las masas en nudo no se visualizan a partir de esta función.

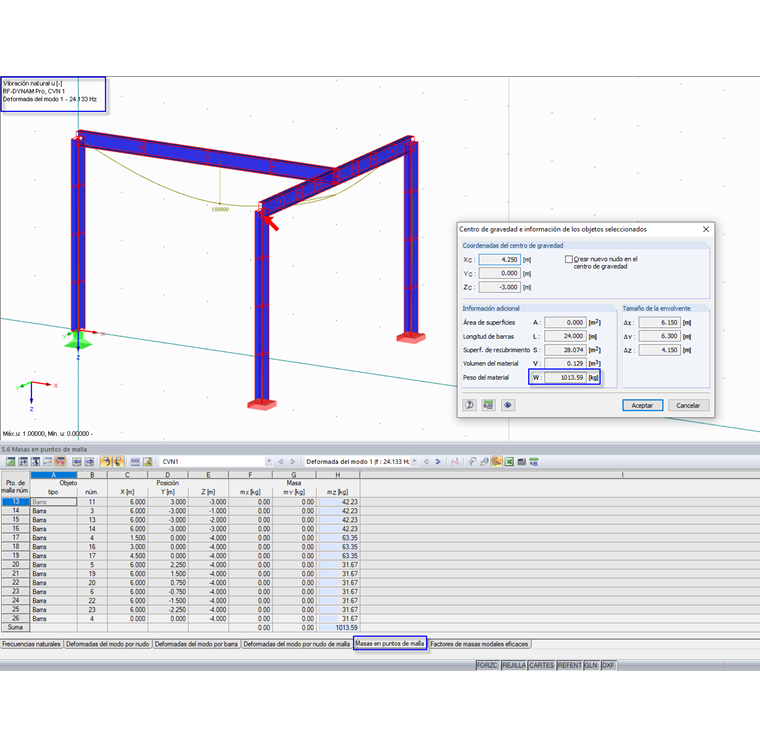

Para generar masas en nudos, puede usar el módulo adicional RF-/DYNAM Pro Natural Vibrations. En este caso, puede crear un caso de vibración natural donde la masa actúe sólo en la dirección Z, por ejemplo. Después de calcular el caso del modo natural, las "masas en nudos" están disponibles en la tabla de resultados de RF-/DYNAM Pro.


En RF-/DYNAM Pro puede convertir opcionalmente las cargas en nudos en masas al aplicar las componentes de los esfuerzos de los casos de carga respectivos al cálculo del caso natural.


Palabras clave

Masas en nudos  Masa Nudos  Nudos de red Punto de la malla Masa modal
