¿Cómo puedo ver si el proceso de aplanamiento ha llegado a converger en RF-CUTTING-PATTERN?

Respuesta

El proceso de aplanamiento geométrico no lineal transfiere la geometría de malla real de los componentes de superficie planos, curvados o curvados dobles desde el conjunto seleccionado de patrones de corte, y aplana estos componentes planos minimizando la energía de distorsión, asumiendo el comportamiento del material definido.

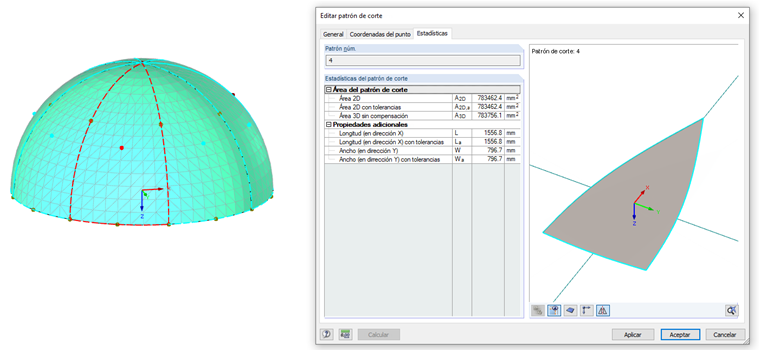

Figura 01 - Aplanamiento

El cálculo iterativo aplicado se controla mediante los parámetros en el menú "Parámetros de cálculo"/pestaña "Patrones de corte".

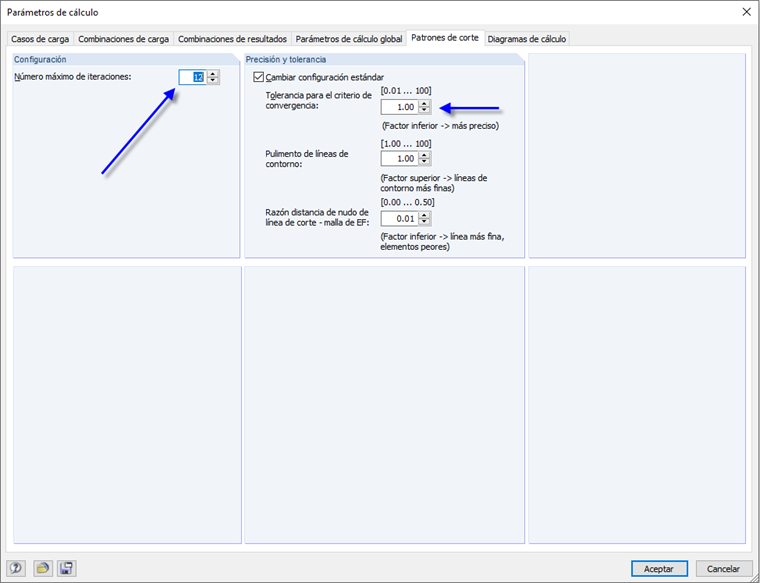

Figura 02 - Parámetros de cálculo para el cálculo del patrón de corte

El parámetro "Número máximo de iteraciones" limita el alcance del cálculo y detiene el proceso cuando se alcanza la iteración máxima establecida. Si el criterio de convergencia no depende del parámetro "Tolerancia para criterios de convergencia" en el rango de convergencia cuando se ha alcanzado la iteración máxima, el programa muestra el error 10154.

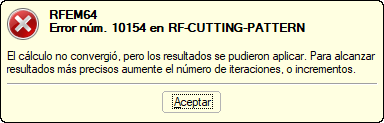

Figura 03 - Error núm. 10154

Si el programa no muestra ningún mensaje de error, es razonable suponer la convergencia adecuada.

Por lo general, puede resolver el error ajustando la geometría de aplanamiento o aumentando el número máximo de iteraciones.
