Pytanie

W jaki sposób można rozpoznać, że proces spłaszczania w RF-CUTTING-PATTERN konwergował?


Odpowiedź:

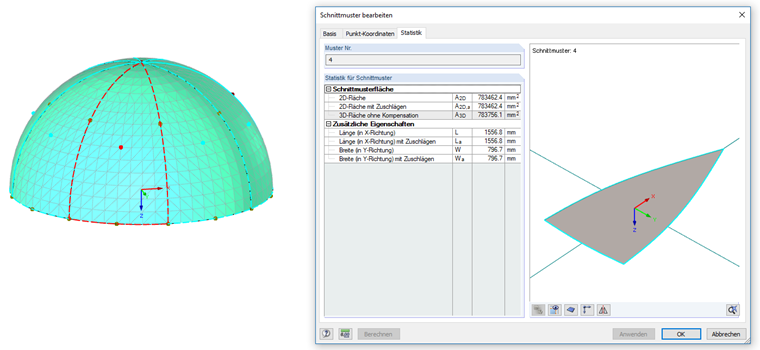

Geometrycznie nieliniowy proces spłaszczania przenosi rzeczywistą geometrię siatki płaskich, wyboczonych, zakrzywionych lub podwójnie zakrzywionych składowych powierzchni z wybranego zestawu szablonów cięcia i spłaszcza te płaskie składowe poprzez zminimalizowanie energii odkształcenia, przy założeniu zdefiniowanego zachowania materiału.

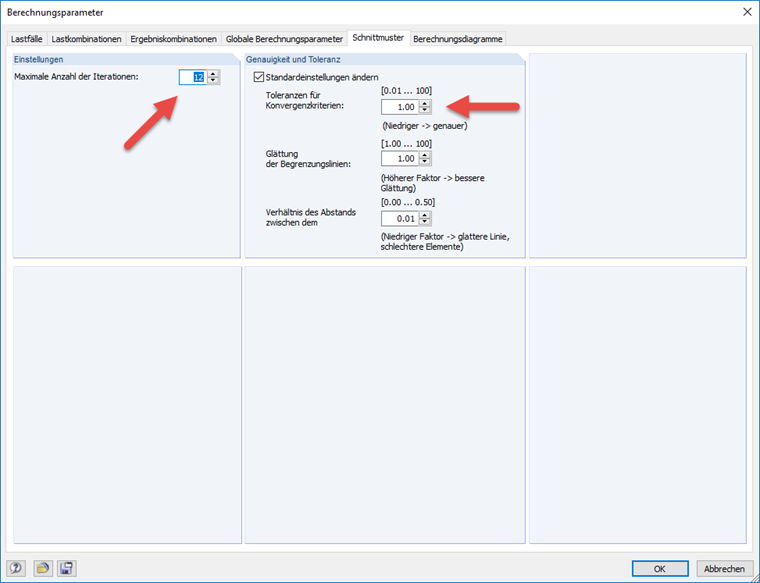

Zastosowane w tym celu obliczenia iteracyjne są kontrolowane przez parametry w menu „Parametry obliczeń”, w zakładce „Schematy cięcia”.

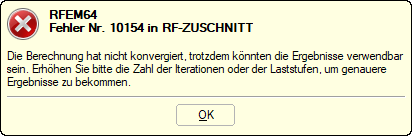

Parametr „Maksymalna liczba iteracji” ogranicza zakres obliczeń i zatrzymuje proces po osiągnięciu ustawionej maksymalnej liczby iteracji. Jeżeli kryterium zbieżności nie zależy od parametru „Tolerancja dla kryteriów zbieżności” w zakresie zbieżności po osiągnięciu maksymalnej iteracji, program wyświetla Błąd 10154.


Jeżeli w programie nie pojawia się komunikat o błędzie, można założyć odpowiednią zbieżność.

Błąd można zazwyczaj rozwiązać, dostosowując geometrię spłaszczania lub zwiększając maksymalną liczbę iteracji.
