尽管我为连接选择了柱腹板加劲肋,但是在设计中显然没有考虑。 在设计中如何处理杆件肋?

回答

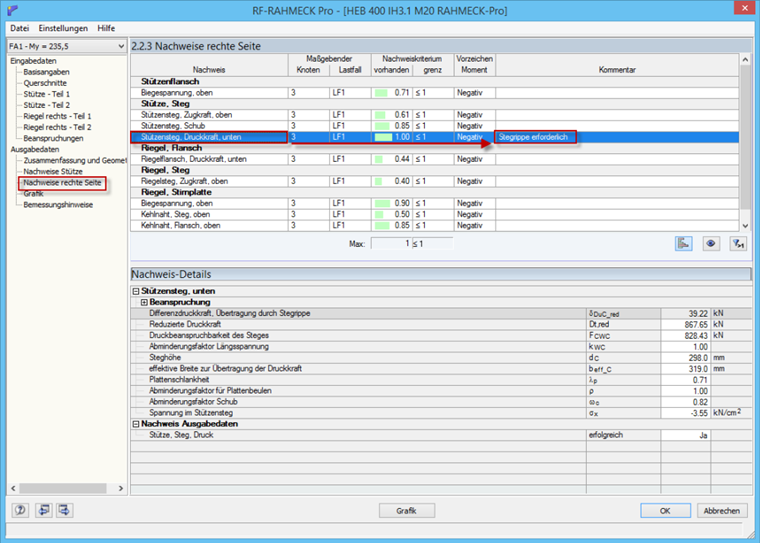

特别是在“柱腹板,压缩力,底部”设计中,如果实际需要或者在没有腹板加劲肋的情况下无法进行设计时,指定的腹板加劲肋只应用于设计。 在后一种情况下,结果表格的最后一栏中显示注释“需要腹板加劲肋”。

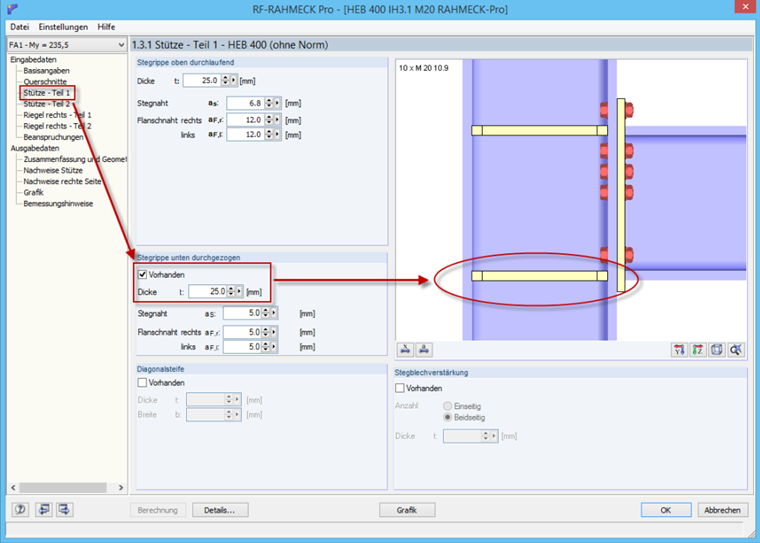

同样重要的是要注意是采用连续筋还是部分筋。
在这种情况下,在部分肋的情况下将压力分为腹板和肋。
如果使用连续的肋,则首先满载柱腹板,并在肋上施加多余的荷载。 对于T形节点和交叉搭接,这种方法可以防止肋条过载。

关键词

腹板加强肋 柱子腹板 部分肋 压缩底部
