Domanda

Q: Sebbene abbia selezionato un irrigidimento dell&#39;anima della colonna per il mio collegamento, a quanto pare non è stato considerato nella progettazione. Come vengono gestiti gli irrigidimenti dell&#39;anima nella progettazione?

Soprattutto nel caso del progetto &quot;Anima della colonna, forza di compressione, parte inferiore&quot;, un irrigidimento dell&#39;anima specificato viene applicato al progetto solo se è effettivamente richiesto o se il progetto non può essere eseguito senza l&#39;irrigidimento dell&#39;anima. In quest&#39;ultimo caso, il commento &quot;Irrigidimento dell&#39;anima richiesto&quot; appare nell&#39;ultima colonna della tabella dei risultati.È anche importante notare se viene applicata una nervatura continua o parziale.Nel caso della nervatura parziale, la forza di compressione è divisa in un&#39;anima e una nervatura e progettata in questo modo.Se si utilizza una nervatura continua, l&#39;anima della colonna viene prima caricata completamente e il carico in eccesso viene applicato alla nervatura. Nel caso di giunti a T e trasversali, questo approccio impedisce il sovraccarico della nervatura.

Sebbene abbia selezionato un irrigidimento dell'anima della colonna per il mio collegamento, a quanto pare non è stato considerato nella progettazione. Come vengono gestiti gli irrigidimenti dell'anima nella progettazione?

Risposta:

Soprattutto nel caso del progetto "Anima della colonna, forza di compressione, parte inferiore", un irrigidimento dell'anima specificato viene applicato al progetto solo se è effettivamente richiesto o se il progetto non può essere eseguito senza l'irrigidimento dell'anima. In quest'ultimo caso, il commento "Irrigidimento dell'anima richiesto" appare nell'ultima colonna della tabella dei risultati.

È anche importante notare se viene applicata una nervatura continua o parziale.

Nel caso della nervatura parziale, la forza di compressione è divisa in un'anima e una nervatura e progettata in questo modo.

Se si utilizza una nervatura continua, l'anima della colonna viene prima caricata completamente e il carico in eccesso viene applicato alla nervatura. Nel caso di giunti a T e trasversali, questo approccio impedisce il sovraccarico della nervatura.

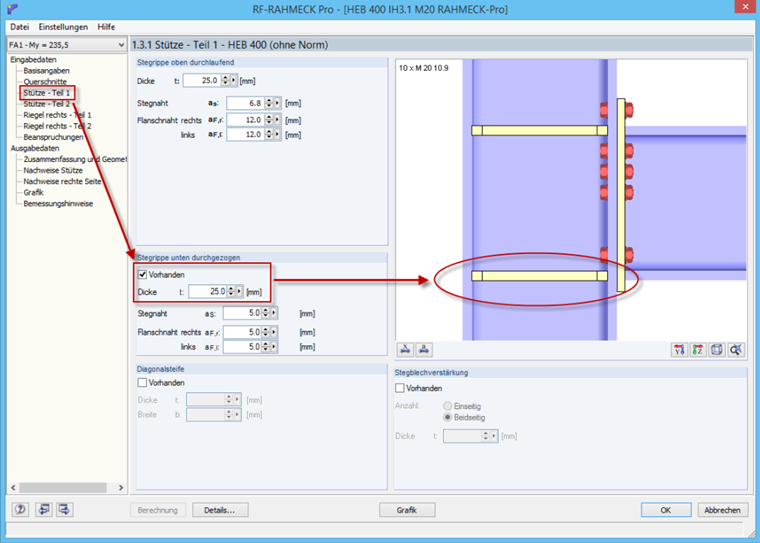

Disposizione dell'irrigidimento del nastro

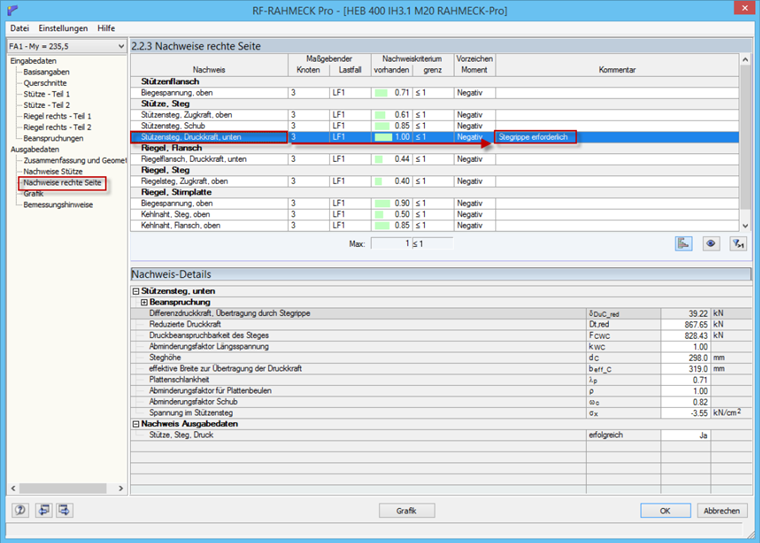

Irrigidimento dell'anima necessario
