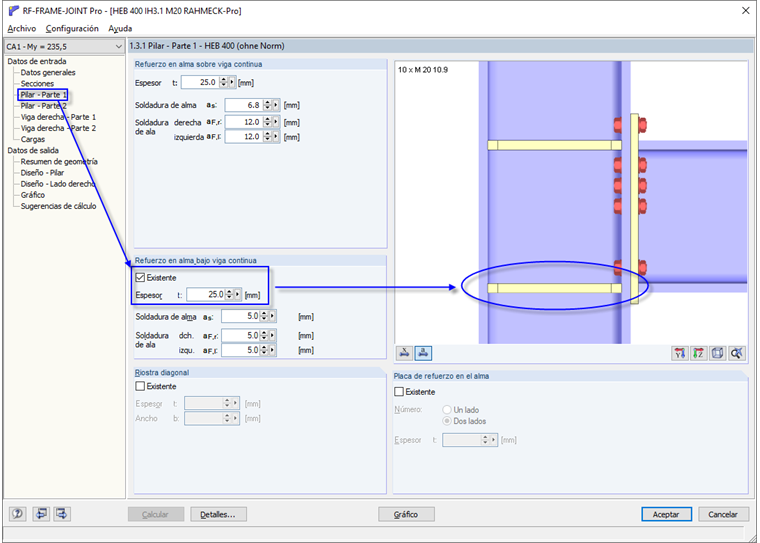

Aunque he seleccionado un rigidizador en el alma del pilar para mi conexión, aparentemente no se considera en el cálculo. Wie werden die Stegrippen in der Bemessung behandelt?

Q: Aunque he seleccionado un rigidizador en el alma del pilar para mi conexión, aparentemente no se considera en el cálculo. Wie werden die Stegrippen in der Bemessung behandelt?

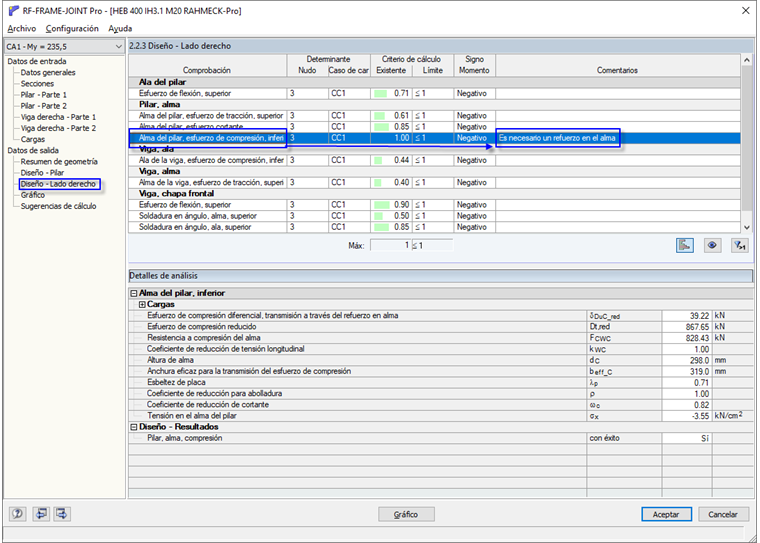

Especialmente en el caso del cálculo "Alma del pilar, esfuerzo de compresión, inferior", un rigidizador del alma especificado solo se aplica al cálculo si realmente se necesita, o si el cálculo no se puede realizar sin el rigidizador del alma. Bei Letzterem wird in der Ergebnistabelle in der letzten Spalte der Kommentar "Stegrippe erforderlich" ausgegeben.Dabei gilt es zusätzlich zu beachten, ob eine durchlaufende oder eine Teilrippe angewandt wird.Bei der Teilrippe wird die Druckkraft auf Steg und Rippe aufgeteilt und damit bemessen.Si se usa un nervio continuo, primero se aplica totalmente la carga en el alma del pilar y el exceso de carga se aplica al nervio. En el caso de uniones en T y en cruz, este enfoque evita que el nervio se sobrecargue.

Question

Aunque he seleccionado un rigidizador en el alma del pilar para mi conexi&#243;n, aparentemente no se considera en el c&#225;lculo. Wie werden die Stegrippen in der Bemessung behandelt?

Accepted Answer

Especialmente en el caso del c&#225;lculo "Alma del pilar, esfuerzo de compresi&#243;n, inferior", un rigidizador del alma especificado solo se aplica al c&#225;lculo si realmente se necesita, o si el c&#225;lculo no se puede realizar sin el rigidizador del alma. Bei Letzterem wird in der Ergebnistabelle in der letzten Spalte der Kommentar "Stegrippe erforderlich" ausgegeben.Dabei gilt es zus&#228;tzlich zu beachten, ob eine durchlaufende oder eine Teilrippe angewandt wird.Bei der Teilrippe wird die Druckkraft auf Steg und Rippe aufgeteilt und damit bemessen.Si se usa un nervio continuo, primero se aplica totalmente la carga en el alma del pilar y el exceso de carga se aplica al nervio. En el caso de uniones en T y en cruz, este enfoque evita que el nervio se sobrecargue.
