问题

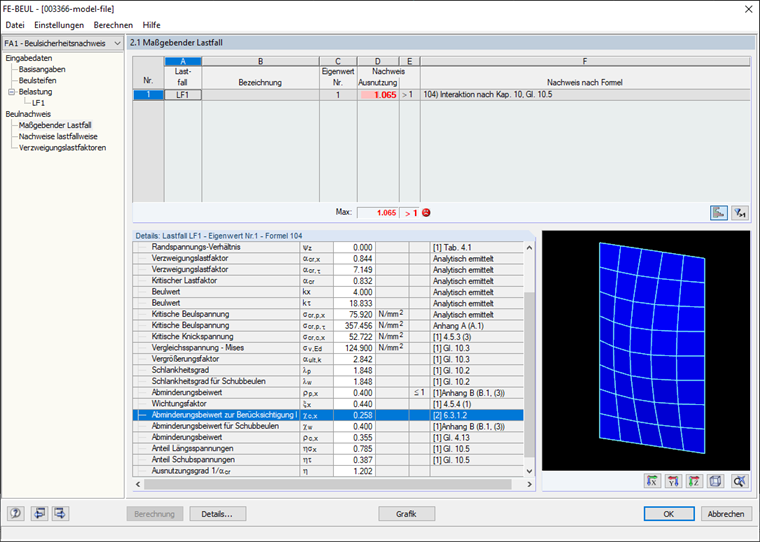

在PLATE屈曲,缩减因子由于柱屈曲χc的计算使用薄片金属$的改性长细{\划线{\mathrm\拉姆达}} _ {\mathrm p} $。 为什么不使用等效压杆件$ {\overline {\mathrm\lambda}} _ {\mathrm c} $的长细比进行计算?
回复:
PLATE-BUCKLING按照EN 1993‑1‑5中第10章“折减应力法”进行翘曲验算。 根据EN 1993‑1‑5,10(5)a)中的规定,必须使用修正的长细比$ {\overline {\mathrm\lambda}} _ {\mathrm p}确定所有的折减系数。 > $按照公式(10.2)计算。
您有什么问题想问的吗?
