Risposta:
PLATE ‑ BUCKLING esegue l'analisi di instabilità della piastra in conformità con il capitolo 10 "Metodo a sollecitazione ridotta" della norma EN 1993-1-5. Secondo EN 1993-1-5, 10 (5) a), è necessario determinare tutti i coefficienti di riduzione con il rapporto di snellezza modificato della lamiera $ {\overline {\mathrm\lambda}} _ {\mathrm p} $ secondo l'equazione (10.2).
Domanda

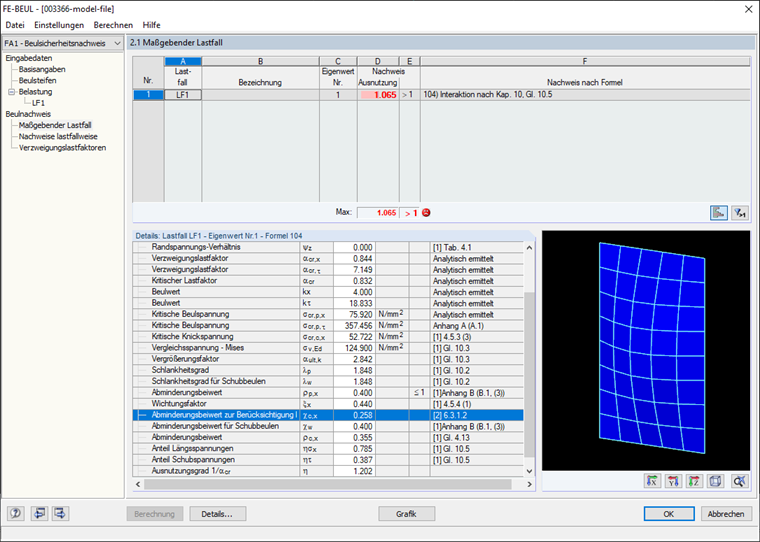

In PLATE -BUCKLING, il coefficiente di riduzione dovuto all'instabilità della colonna χc viene calcolato utilizzando la snellezza modificata della lamiera $ {\overline {\mathrm\lambda}} _ {\mathrm p} $. Perché non viene calcolato utilizzando la snellezza dell'asta di compressione equivalente $ {\overline {\mathrm\lambda}} _ {\mathrm c} $?
Hai delle domande?
Durata: 01:02:00 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:32 min
Caratteristiche del prodotto
Durata: 00:00:53 min
Durata: 01:05:28 min
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
La verifica del telaio di momento secondo AISC 341-16 è ora possibile nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti. Questo articolo copre la resistenza richiesta del collegamento. Viene presentato un esempio di confronto dei risultati tra RFEM e il Manuale di progettazione sismica AISC [2].
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Nel modulo Verifica calcestruzzo offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 per barre di acciaio.
Per questo sono disponibili cinque tipi di SFRS (sistemi resistenti alla forza sismica).
Scopri di più
Come viene determinata la rigidezza rotazionale di un irrigidimento per instabilità in PLATE‑BUCKLING?
In PLATE -BUCKLING, il coefficiente di riduzione dovuto all'instabilità della colonna χc viene calcolato utilizzando la snellezza modificata della lamiera $ {\overline {\mathrm\lambda}} _ {\mathrm p} $. Perché non viene calcolato utilizzando la snellezza dell'asta di compressione equivalente $ {\overline {\mathrm\lambda}} _ {\mathrm c} $?
Come posso definire un vincolo plastico in RFEM 6?
Come posso scambiare dati tra RFEM 6/RSTAB 9 e IDEA StatiCa?
Come posso generare un carico superficiale sulle aste utilizzando le celle in RFEM 6 o RSTAB 9?
Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala della trave a I sia vincolata contro lo spostamento orizzontale. Quindi, ho calcolato i coefficienti di carico critico utilizzando l'add-on Stabilità delle strutture, ma il vincolo esterno non è stato influenzato dal coefficiente di carico critico. Qual è il motivo?
Prodotti consigliati per te
RFEM 6 | Programma principale RFEM 6
Programma principale
La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.
Prezzo della prima licenza
4.170,00 USD
RFEM 6 | Verifica
Add-on
L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.
Prezzo della prima licenza
2.550,00 USD
RFEM 6 | Giunti
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Add-on
L'add-on Giunti acciaio per RFEM consente di analizzare i collegamenti in acciaio utilizzando un modello EF. Il modello FEM viene generato automaticamente in background e può essere controllato tramite il semplice e familiare input di componenti.
Prezzo della prima licenza
2.110,00 USD
RFEM 6 | Analisi aggiuntive
Add-on
L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà durante il calcolo delle aste.
Prezzo della prima licenza
1.480,00 USD
RFEM 6 | Analisi aggiuntive
Add-on
L'add-on Comportamento non lineare del materiale consente di considerare le non linearità dei materiali in RFEM, ad esempio plastica isotropa, plastica ortotropa, danno isotropo).
Prezzo della prima licenza
1.480,00 USD
RFEM 6 | Analisi aggiuntive
Add-on
L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.
Prezzo della prima licenza
1.300,00 USD
RFEM 6 | Analisi aggiuntive
Add-on
L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.
Prezzo della prima licenza
1.570,00 USD
RFEM 6 | Analisi aggiuntive
Add-on
L'add-on Analisi time-dependent (TDA) consente di considerare il comportamento delle aste in base al tempo. Gli effetti a lungo termine, come viscosità, ritiro e invecchiamento, possono influenzare la distribuzione delle forze interne, a seconda della struttura.
Prezzo della prima licenza
1.030,00 USD
RFEM 6 | Analisi aggiuntive
Add-on
L'add-on Form-Finding trova la forma ottimale di aste soggette a forze assiali e modelli di superfici caricate a trazione. La forma è determinata dall'equilibrio tra la forza assiale delle aste o la tensione della membrana e le condizioni al contorno esistenti.
Prezzo della prima licenza
2.060,00 USD
RFEM 6 | Analisi dinamica
Add-on
L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.
Prezzo della prima licenza
1.210,00 USD
RFEM 6 | Analisi dinamica
Add-on
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere a un terremoto.
Prezzo della prima licenza
1.300,00 USD
RFEM 6 | Soluzioni speciali
Add-on
Le informazioni sui piani e sull'intero modello (centro di gravità) sono visualizzate in tabelle e grafici.
Prezzo della prima licenza
1.660,00 USD
RFEM 6 | Verifica
Add-on
L'add-on Analisi tensioni-deformazioni esegue l'analisi delle tensioni generali calcolando le tensioni esistenti e confrontandole con le tensioni limite.
Prezzo della prima licenza
1.210,00 USD
RSTAB 9 | Programma principale RSTAB 9
Programma principale
Il moderno programma di analisi e progettazione strutturale 3D è adatto per l'analisi strutturale e dinamica di strutture a travi e per la progettazione di calcestruzzo, acciaio, legno e altri materiali.
Prezzo della prima licenza
2.910,00 USD
RSTAB 9 | Verifica
Add-on
L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.
Prezzo della prima licenza
2.550,00 USD
RSTAB 9 | Analisi aggiuntive
Add-on
L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.
Prezzo della prima licenza
1.300,00 USD
RSTAB 9 | Verifica
Add-on
L'add-on Analisi tensioni-deformazioni esegue la verifica globale delle tensioni calcolando le tensioni esistenti e confrontandole con le tensioni limite.
Prezzo della prima licenza
1.120,00 USD
RSTAB 9 | Analisi aggiuntive
Add-on
L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà durante il calcolo delle aste.
Prezzo della prima licenza
1.480,00 USD
RSTAB 9 | Analisi dinamica
Add-on
L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.
Prezzo della prima licenza
1.210,00 USD
RSTAB 9 | Analisi dinamica
Add-on
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere al terremoto.
Prezzo della prima licenza
1.300,00 USD
