Odpowiedź:
PLATE -BUCKLING przeprowadza analizę wyboczenia płyty zgodnie z rozdziałem 10 „Metoda zredukowanych naprężeń” normy EN 1993-1-5. Zgodnie z EN 1993-1-5, 10 (5) a) konieczne jest określenie wszystkich współczynników redukcyjnych ze zmodyfikowanym współczynnikiem smukłości konstrukcji blachowej $ {\overline {\mathrm\lambda}} _ {\mathrm p} $ zgodnie z równaniem (10.2).
Pytanie

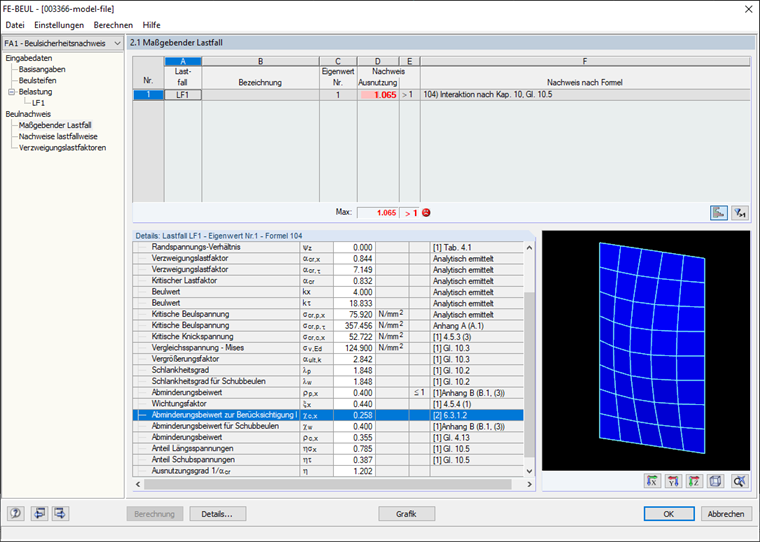

W trybie PLATE -BUCKLING współczynnik redukcyjny spowodowany wyboczeniem słupa χc jest obliczany przy użyciu zmodyfikowanej smukłości konstrukcji blachowej $ {\overline {\mathrm\lambda}} _ {\mathrm p} $. Dlaczego nie jest ona obliczana przy użyciu smukłości równoważnego pręta ściskanego $ {\overline {\mathrm\lambda}} _ {\mathrm c} $?
Czy mają Państwo jakieś pytania?
Długość: 00:00:55 min
Funkcja produktu
Długość: 00:00:35 min
Długość: 00:00:00 min
Ogólne informacje
Długość: 00:02:35 min
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:32 min
Funkcja produktu
Długość: 00:00:53 min
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-16 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Obliczanie ramy momentowej zgodnie z AISC 341-16 jest teraz możliwe w rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6. Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń. W tym artykule omówiono wymaganą wytrzymałość połączenia. Przedstawiono przykładowe porównanie wyników pomiędzy RFEM a AISC Seismic Design Manual [2].
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
Ściany usztywniające i belki-ściany z modelu budynku są dostępne jako niezależne obiekty w rozszerzeniach. W ten sposób możliwe jest szybsze filtrowanie obiektów w wynikach oraz tworzenie lepszej dokumentacji w raporcie.
Gdzie mogę znaleźć dokładny opis standardowy komponentu "mapa" w zapytaniu o usługę sieciową Narzędzia do geolokalizacji?
W jaki sposób jest określana sztywność obrotowa żebra wyboczeniowego w programie PLATE-BUCKLING?
W trybie PLATE -BUCKLING współczynnik redukcyjny spowodowany wyboczeniem słupa χc jest obliczany przy użyciu zmodyfikowanej smukłości konstrukcji blachowej $ {\overline {\mathrm\lambda}} _ {\mathrm p} $. Dlaczego nie jest ona obliczana przy użyciu smukłości równoważnego pręta ściskanego $ {\overline {\mathrm\lambda}} _ {\mathrm c} $?
Jak zdefiniować przegub plastyczny w RFEM 6?
Jak wymieniać dane między programem RFEM 6/RSTAB 9 a IDEA StatiCa?
Jak wygenerować obciążenie powierzchniowe na prętach za pomocą komórek w programie RFEM 6 lub RSTAB 9?
