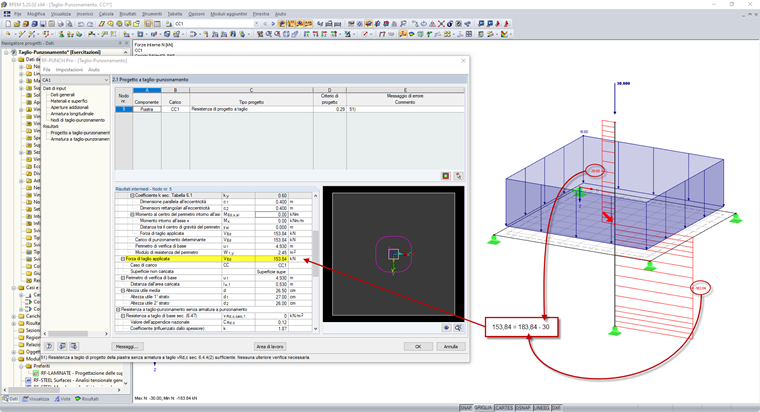

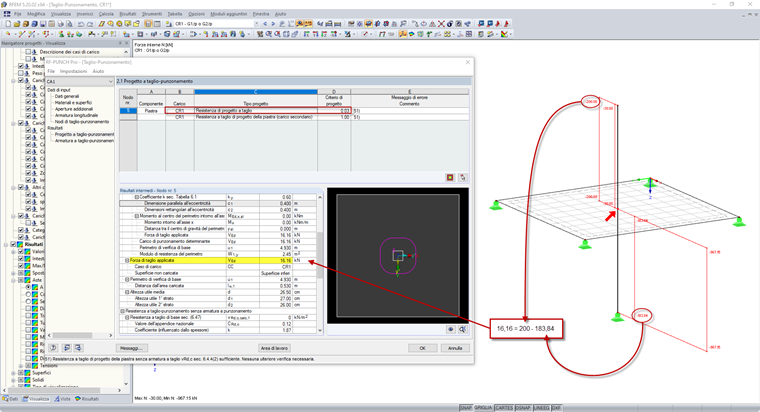

- 设计冲切力为上柱子最大轴向作用与下柱子最大轴向作用之差(图02);

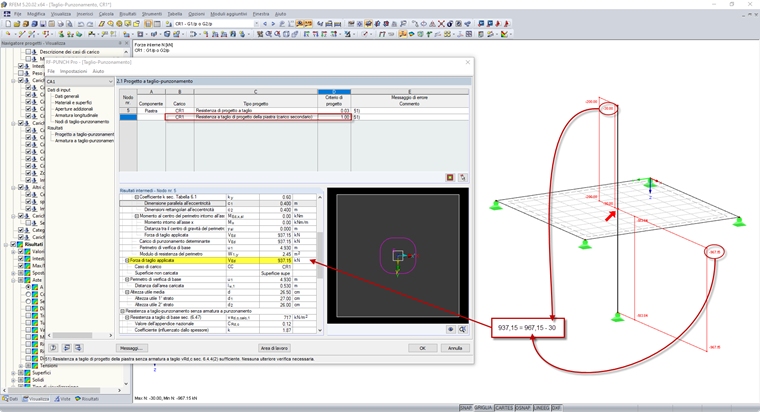

- 设计冲切力为下柱最大轴向作用与上柱最小轴向作用的差值(图 03)。
问题
RF-PUNCH Pro 中的结果组合考虑的冲切力 VEd 的值是多少?
回复:
在上、下柱位于同一点的楼板反复出现的情况下,轴压作用抵消了钢筋混凝土板上的冲切作用。 因此,它们的差值将只被视为确定的冲切力(图 01)。 冲切方向取决于轴向作用最大的柱子。但是,对于结果组合(包络线)的内部作用,如果它们属于同一工况或荷载组合,则可能求出它们之间的轴向作用。 在 RF‑PUNCH Pro 中对结果组合进行冲切设计时,为了安全起见,会考虑两种极端情况:
如果不是绝对必须要对结果组合进行冲切设计(例如地震荷载),那么在 RF‑PUNCH Pro 中也可以只选择相关的荷载组合进行设计。 .
您有什么问题想问的吗?
在 RF-PUNCH Pro 中可以对墙角和墙端部进行冲切验算。 冲切荷载是计算的基础,由 RFEM 自动计算得出。 由 RFEM 计算得出的面内力可能会受到奇异点位置的影响,这对确定墙角或墙端部的冲切荷载也会产生不利影响。 本文介绍了如何将这种不利影响降低到最小化的方法。
Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
