Question

Quelle valeur de l'effort tranchant VEd est considérée pour les combinaisons de résultats dans RF-PUNCH Pro ?


Réponse:

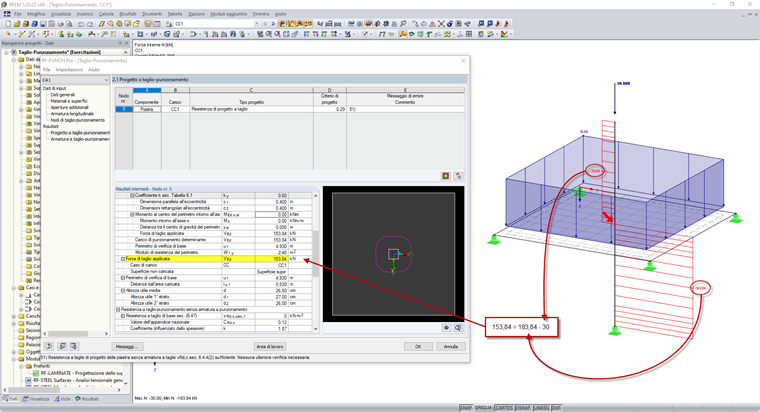

Dans la situation récurrente d'une dalle avec les poteaux supérieurs et inférieurs situés en un point, les actions de compression axiale s'annulent les effets de poinçonnement dans la plaque en béton armé. Par conséquent, leur différence ne sera considérée que comme l'effort de poinçonnement déterminé (Figure 01). La direction du poinçonnement dépend du côté de la dalle où se trouve le poteau avec l'action axiale la plus importante.

Cependant, pour les actions internes de la combinaison de résultats (enveloppe), il est possible d'obtenir la différence des actions axiales des poteaux uniquement s'ils appartiennent au même cas ou à la même combinaison de charges. Lors de la vérification du cisaillement par poinçonnement d'une combinaison de résultats dans RF-PUNCH Pro, deux cas extrêmes sont considérés comme sûrs :

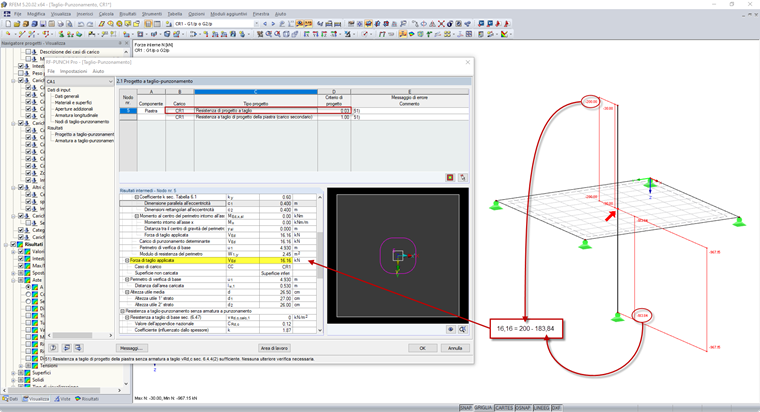

  1. Effort de poinçonnement de calcul égal à la différence entre l'action axiale maximale du pilier supérieur moins l'action axiale minimale du pilier inférieur (Figure 02) ;

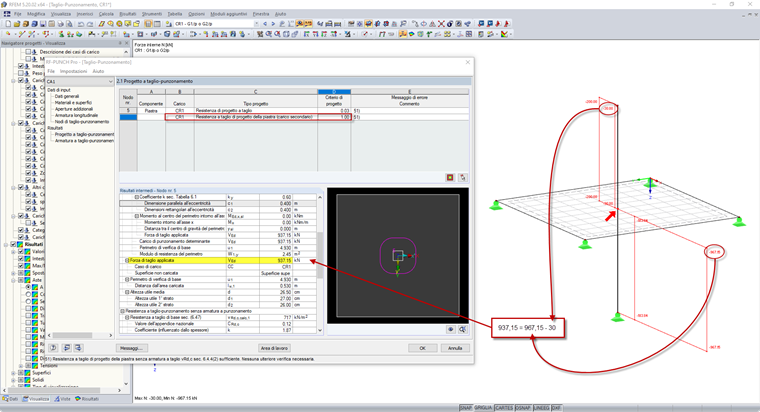

  2. Effort de poinçonnement de calcul égal à la différence entre l'action axiale maximale du pilier inférieur moins l'action axiale minimale du pilier supérieur (Figure 03).
S'il n'est pas strictement nécessaire d'effectuer le calcul de cisaillement de poinçonnement d'une combinaison de résultats (comme dans le cas des charges sismiques) au lieu de la combinaison de résultats, il est également possible de sélectionner uniquement les combinaisons de charges pertinentes pour le calcul dans RF-PUNCH Pro .
