主软件 RFEM 5 或 RSTAB 8
- RF-/STEEL

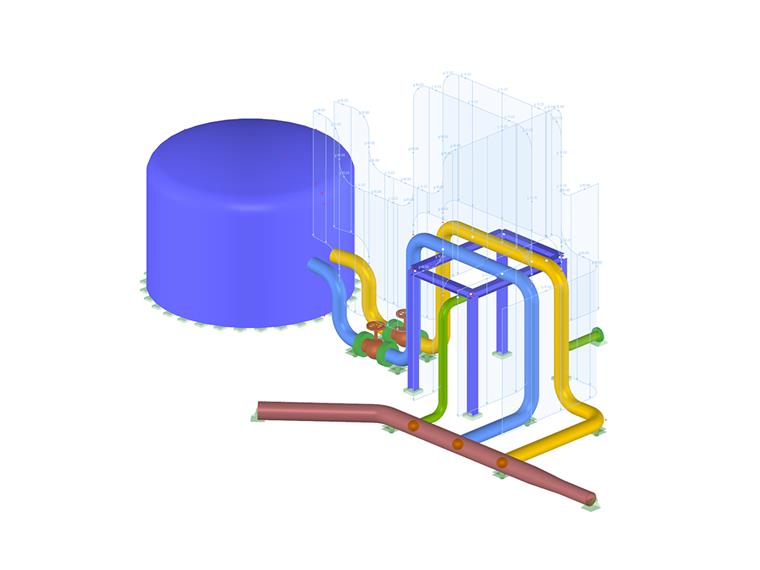

应力计算和与极限应力的比较 - RF-PIPING
管道建模(仅在RFEM中) - RF-PIPING设计
管道设计(仅在RFEM中)
使用编辑节点功能可以调整节点类型,所有必要的次要属性会自动指定。 通过该选项,您可以将节点转移到线或杆件上,或放置在两个节点和两个点之间。
杆件的结果可以在导航器中的杆端铰中以图形方式显示。 在结果(按杆件)表格中可以找到杆端铰的数值结果。 表格杆端铰 - 变形和杆端端端铰力可用于分析和记录杆端铰区域的变形和力的结果。
表格中列出了结果表管理器中指定位置的每根杆件的变形和力。 更多介绍可以查阅该章节。
在正常使用极限状态配置中可以调整截面的各种设计参数。 在那里可以控制变形和裂缝宽度分析中应用的截面条件。
可以激活以下设置:
在'编辑杆件'下的'设计支座和挠度'选项卡中,可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座,程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座,它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项,可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差(例如弯曲杆件),则可以进行调整。
