Question

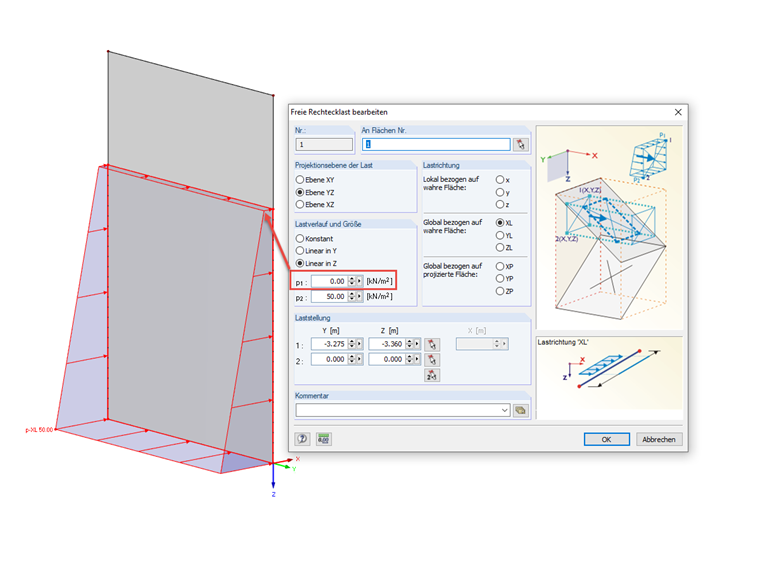

Pourquoi une charge trapézoïdale et pas triangulaire est-elle affichée pour une charge surfacique avec une distribution de charge linéaire (de 0 à 50 kN/m²) ?


Réponse:

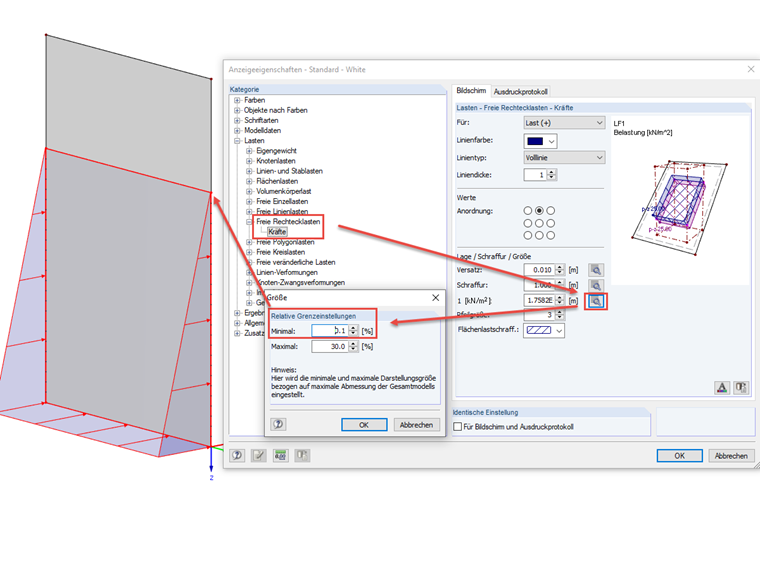

La raison en est les paramètres limites relatifs qui peuvent être définis pour chaque type de charge dans les paramètres d'affichage. Afin d'afficher la charge sous forme triangulaire, il est nécessaire de réduire la valeur minimale de « 1 [kN/m²] ». La plus petite valeur pouvant être définie est de 0,1 %.

Les paramètres limites relatifs permettent de contrôler les tailles d'affichage minimales et maximales par rapport aux cotations maximales du modèle global.
