问题

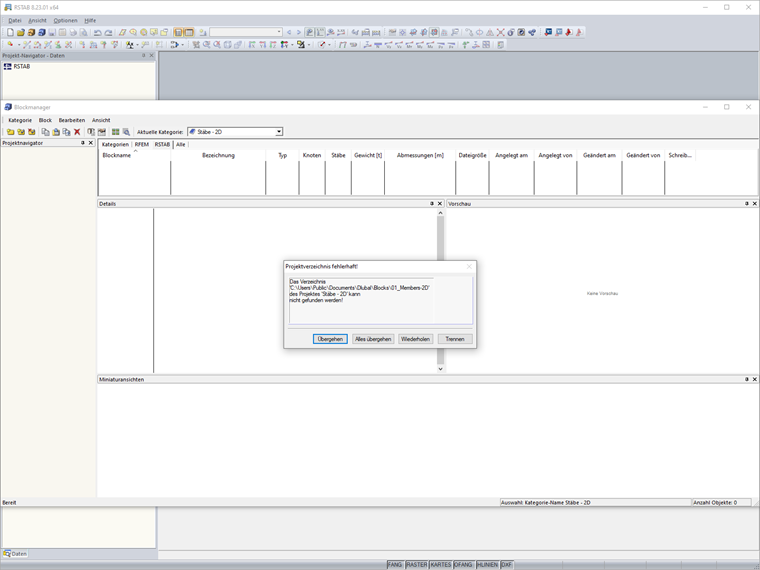

打开块管理器时,出现以下消息: “项目文件夹无效! 找不到项目 Y 的文件夹 X!"
回复:
该消息表示未找到连接的项目文件夹(对于块)。 例如,如果在创建块后文件夹被重命名或移动,则可能会发生这种情况。
常见问题和解答 (FAQ)
如果块不再需要该项目文件夹,可以使用对话框中的[断开]按钮将其从管理中删除。 如果您还需要该项目,请点击[跳过]或[全部跳过]按钮(如果多个文件夹不正确)关闭对话框,并记下文件路径。

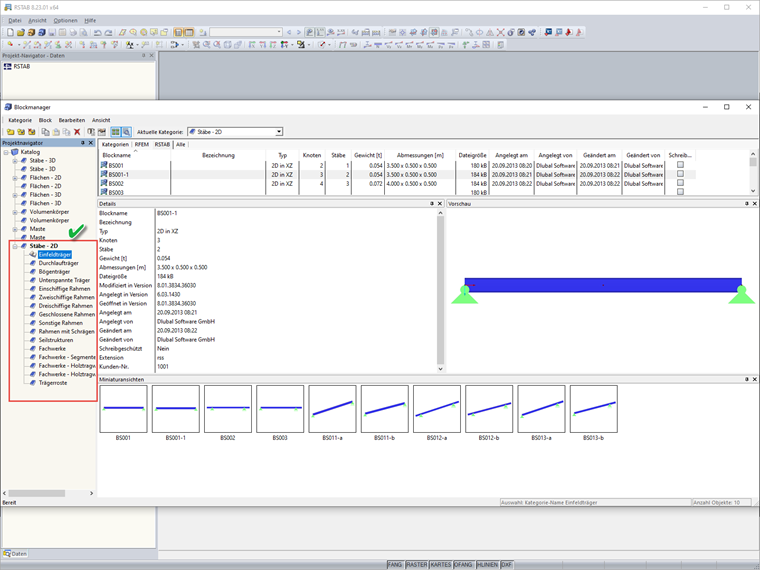

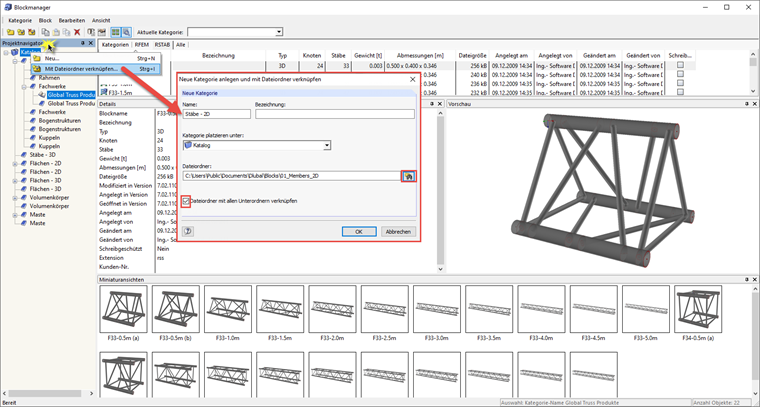

可以使用块管理器菜单“类别”中的“连接文件夹”命令将文件夹作为项目集成到块管理器中。 点击[浏览]按钮,指定文件夹并输入工程名称。
在块管理器菜单中,您还可以创建一个新项目并将其连接到新路径。
