回复:
线支座描述了一条线上所有可用有限元节点的边界条件: 这些内部节点上的位移和旋转可以通过平移和旋转弹簧来防止或限制。

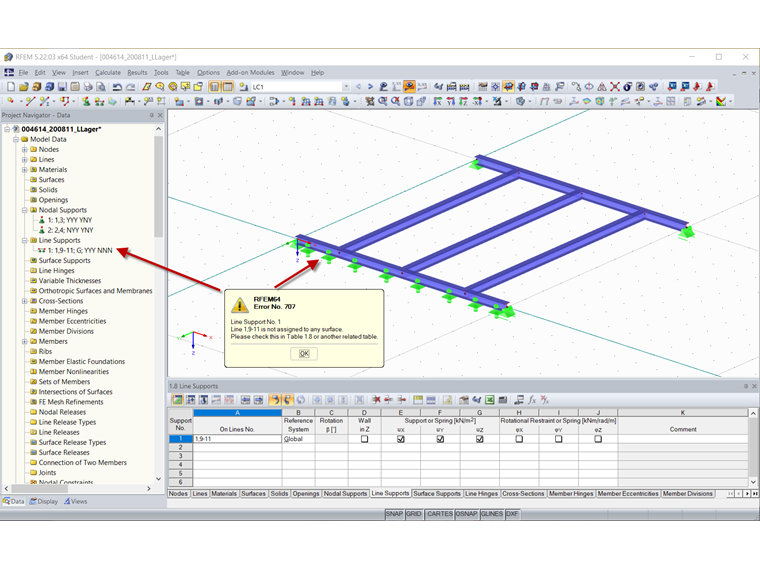

线支座只能定义在属于面或实体的线上。 行号可以在对话框的表格列或输入栏中输入,也可以图形方式选择。 如果没有面或实体,则会出现错误消息。
常见问题和解答 (FAQ)

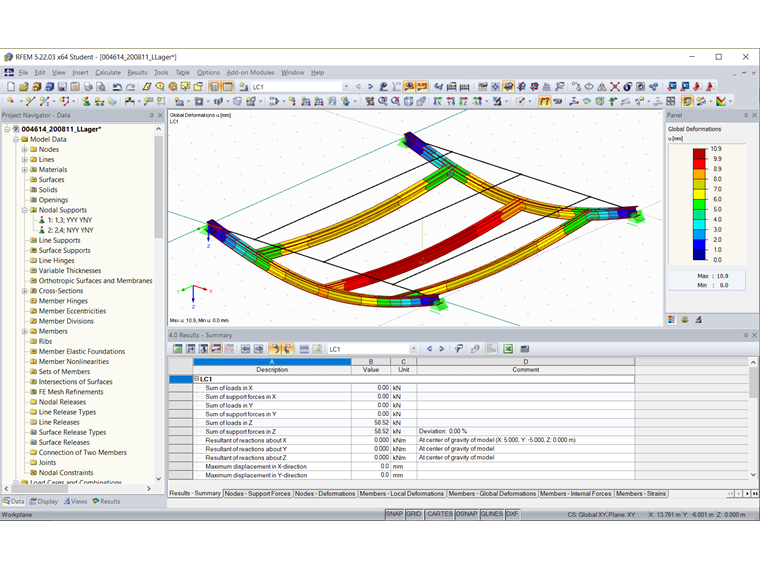

对于没有面和实体的建模,删除线支座,调整支座条件即可。
作为线支座的替代方法,可以对杆件使用杆件弹性基础,以便对杆件整个长度的弹性支座进行建模。
线支座描述了一条线上所有可用有限元节点的边界条件: 这些内部节点上的位移和旋转可以通过平移和旋转弹簧来防止或限制。
线支座只能定义在属于面或实体的线上。 行号可以在对话框的表格列或输入栏中输入,也可以图形方式选择。 如果没有面或实体,则会出现错误消息。
对于没有面和实体的建模,删除线支座,调整支座条件即可。
作为线支座的替代方法,可以对杆件使用杆件弹性基础,以便对杆件整个长度的弹性支座进行建模。
