11. agosto 2020

004614

Stefan Hoffmann

Modelado | Estructura

RFEM

Para un apoyo de línea, recibo un mensaje de error que dice que la línea no está asignada a ninguna superficie. ¿Cómo puedo ejecutar mi cálculo?

Respuesta

Los apoyos en línea describen las condiciones de contorno de todos los nudos de EF disponibles a lo largo de una línea: los desplazamientos y giros en estos nudos internos se pueden evitar o limitar mediante muelles a traslación y torsión.

Los apoyos de línea solo se pueden definir en líneas que pertenecen a una superficie o sólido. Introduzca el número de línea en la columna de la tabla o en el cuadro de texto del cuadro de diálogo, o selecciónelo gráficamente. Si no hay una superficie o un sólido, aparece el mensaje de error.

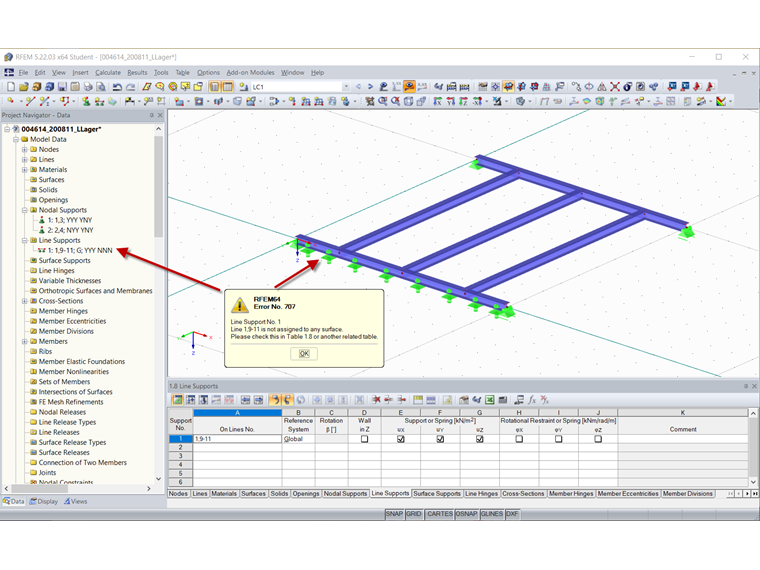

Figura 01 - Mensaje de error

Para el modelado sin superficies y sólidos, es suficiente con eliminar el apoyo en línea y ajustar las condiciones del apoyo.

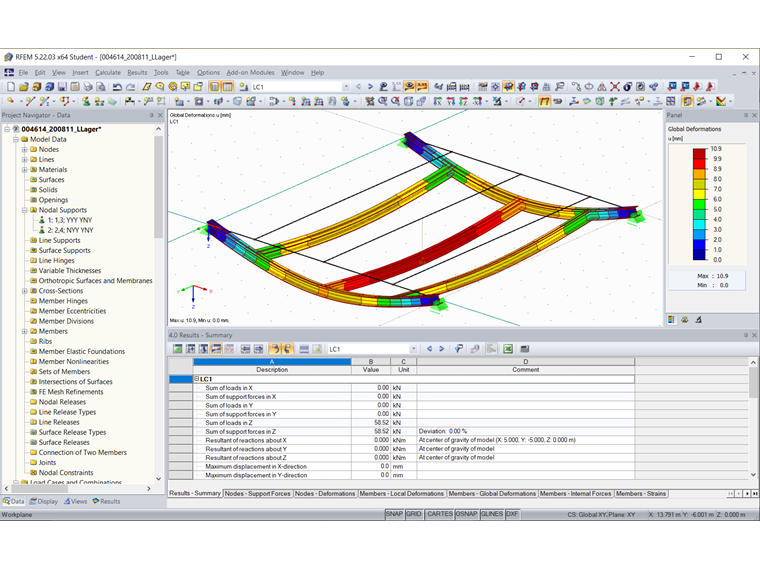

Figura 02 - Cálculo sin apoyo lineal

Como alternativa a los apoyos en línea, es posible usar cimentaciones elásticas para barras para modelar un apoyo elástico de la barra a lo largo de toda su longitud.

Palabras clave

Error de 707 apoyo en línea No asignado a ninguna superficie
