Dotaz

U liniové podpory se mi zobrazí chybové hlášení, že linie není přiřazena k žádné ploše. Jak mohu spustit výpočet?


Odpověď:

Pomocí liniové podpory jsou definovány okrajové podmínky pro všechny uzly sítě KP ležící na dané linii. Těmto uzlům mohou být odebrány stupně volnosti v posunutí nebo pootočení, popř. mohou být omezeny definovanými lineárními nebo rotačními konstantami tuhosti.

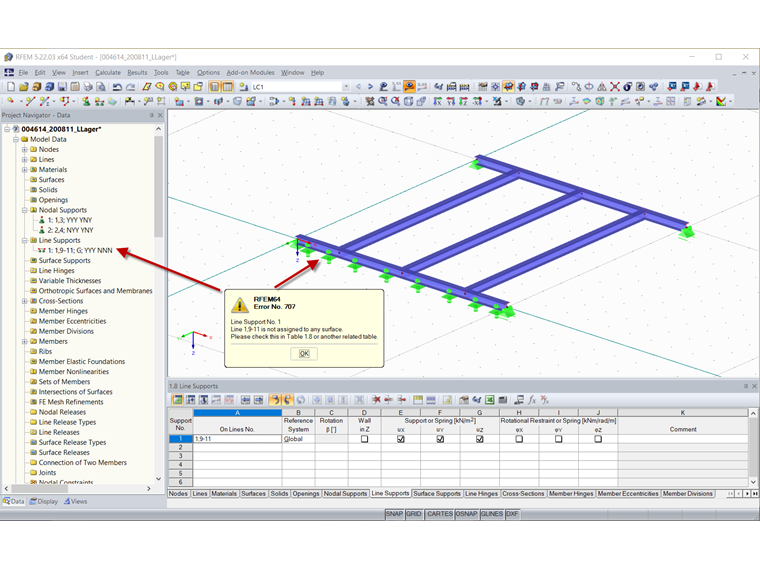

Tyto podpory lze zadávat pouze na liniích, které náleží do určité plochy nebo tělesa. Číslo linie uvedeme do příslušného sloupce v tabulce, popř. do pole v dialogu nebo linii vybereme myší v grafickém okně. Pokud chybí plocha nebo těleso, zobrazí se chybové hlášení.

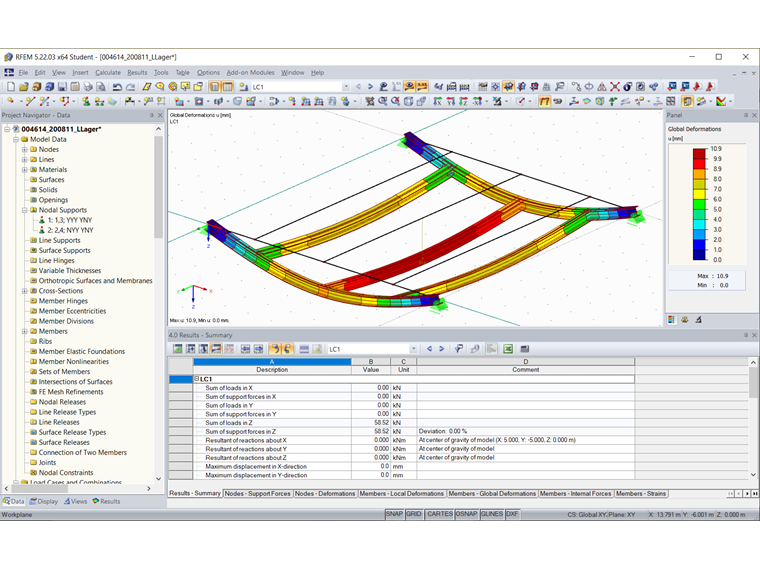

Pokud modelujete bez ploch a těles, stačí smazat liniovou podporu a upravit podporové podmínky.

Jako alternativu k liniovým podporám je možné použít pro pruty pružná podloží prutů, abychom dosáhli pružného podepření prutu po celé jeho délce.
