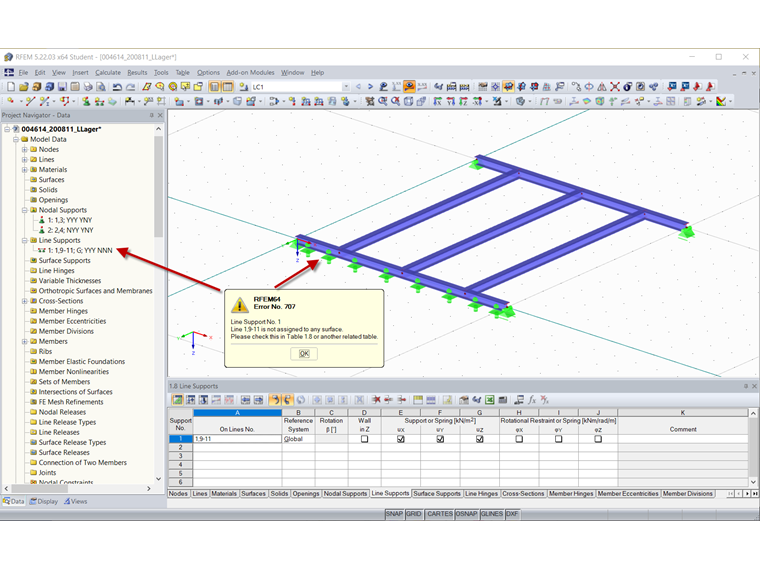

Messaggio di errore per il vincolo esterno della linea: keiner Fläche zugeordnet

Per un vincolo esterno della linea, ricevo un messaggio di errore che dice che la linea non è assegnata a nessuna superficie. Wie kann ich meine Berechnung starten?


Risposta:

I vincoli esterni delle linee descrivono le condizioni al contorno di tutti i nodi EF disponibili lungo una linea: Gli spostamenti e le rotazioni su questi nodi interni possono essere impediti o limitati utilizzando molle traslazionali e rotazionali.

Linienlager können nur an Linien gesetzt werden, die zu einer Fläche oder einem Volumenkörper gehören. Die Liniennummer ist in diese Spalte bzw. das Eingabefeld einzutragen oder grafisch auszuwählen. Ist keine Fläche, oder ein Volumenkörper vorhanden, so erscheint die Fehlermeldung.

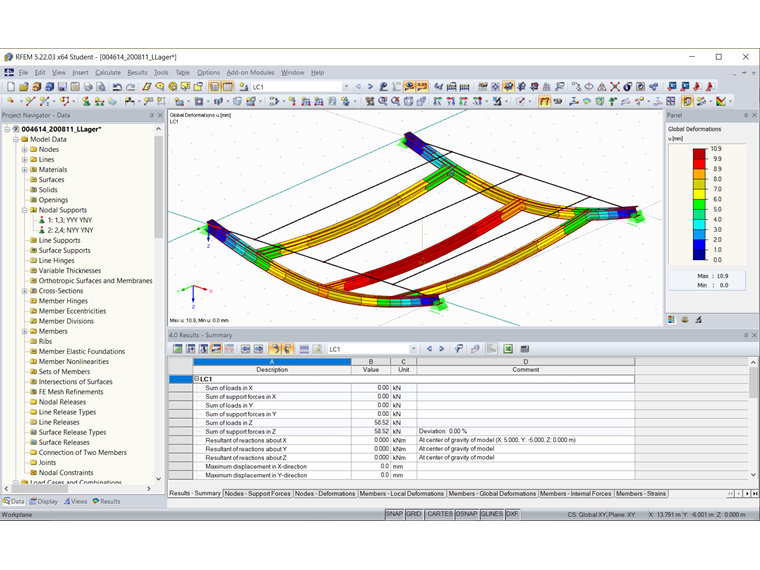

Sollten Sie ohne Flächen und Volumenkörper modellieren, genügt es, das Linienlager zu löschen und die Auflagerbedingungen anzupassen.

Für Stäbe können - alternativ zu Linienlagern - Stabbettungen verwendet werden, um eine elastische Lagerung des Stabes über seine gesamte Länge zu realisieren.
