Pytanie

Otrzymuję Ostrzeżenie nr 465: „Linia [nr] służy jednocześnie jako linia graniczna powierzchni i otworu”. Czy muszę coś zmieniać?

Odpowiedź:

Otwory służą do tworzenia wycięć w powierzchniach. W obszarach, w których umieszczone są otwory, nie są generowane elementy skończone ani obciążenia powierzchniowe. Dopuszczalne są też otwory na krawędzi powierzchni.

Linie graniczne powierzchni muszą tworzyć zamkniętą linię ciągłą. W naszym przykładzie komunikat ostrzegawczy pojawia się tylko dla Surface 1, ale nie dla Surface 2. Powierzchnia 1 jest zdefiniowana przez trzy linie graniczne na jednej krawędzi, ale powierzchnia 2 nie jest zdefiniowana.

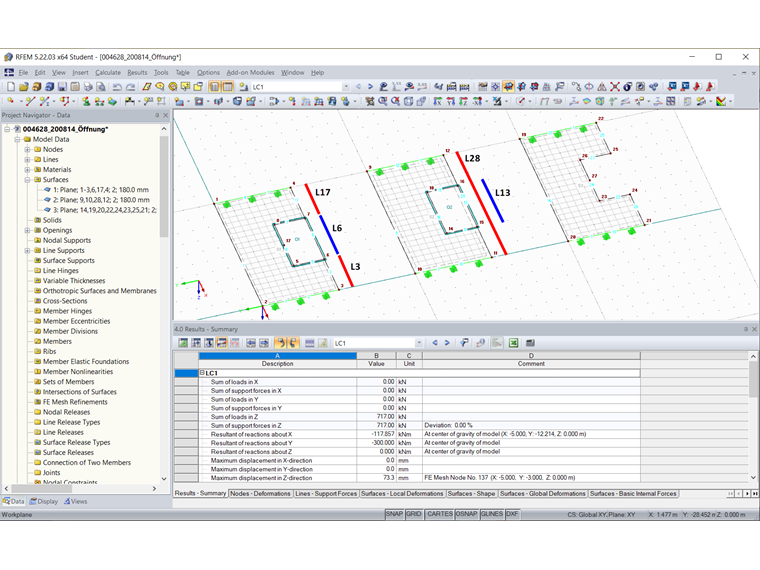

Powierzchnie z otworem - linie graniczne

Porównanie wyników pokazuje, że we wszystkich trzech przypadkach można modelować powierzchnie z otworami.

FAQ

[EN] FAQ 004628 | Otrzymuję Ostrzeżenie nr 465: Linia [nr] jest jednocześnie linią graniczną...

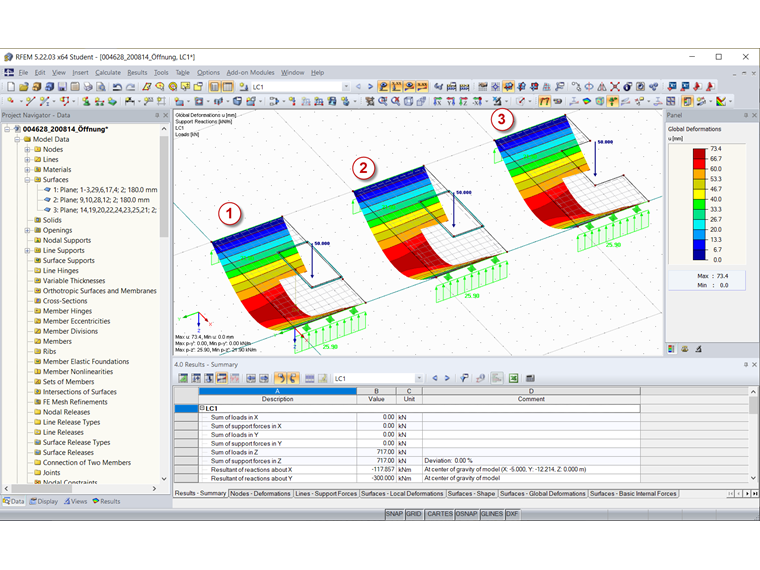

Powierzchnie z otworem - wyniki

Autor

Pan Hoffmann jest odpowiedzialny za rozwój w dziedzinie analizy dynamicznej, konstrukcji membranowych i RWIND. Ponadto zapewnia wsparcie techniczne dla naszych klientów.
