Dotaz

Zobrazuje se mi upozornění 465: "Linie [č.] je současně použita jako hraniční linie plochy a otvoru." Musím něco upravit?


Odpověď:

Pomocí otvorů lze modelovat oblasti na plochách, kde nebudou generovány žádné prvky sítě konečných prvků. Pokud je plocha zatížena plošným zatížením, toto zatížení v místě otvoru nepůsobí. Otvory lze definovat i na okraji plochy.

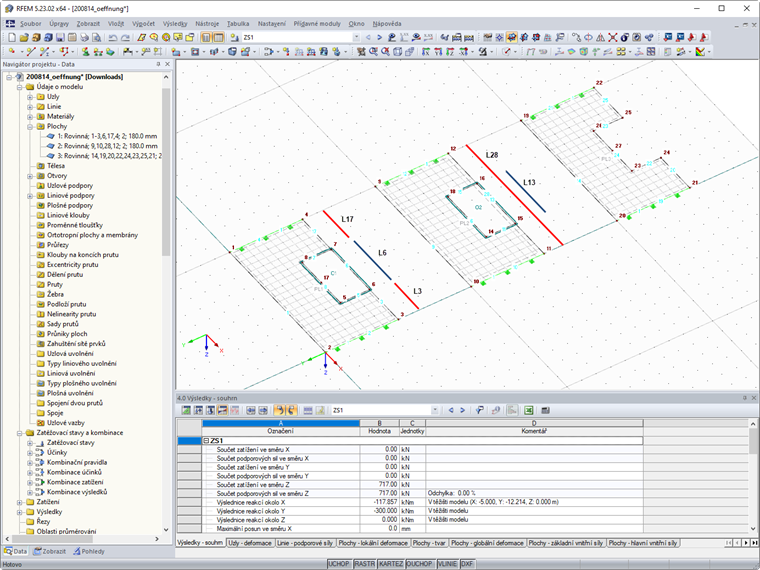

Hraniční linie plochy musí tvořit uzavřený sled. V našem příkladu se upozornění zobrazí pouze pro plochu 1, nikoliv však pro plochu 2. Plocha 1 je na okraji definována třemi hraničními liniemi, plocha 2 nikoliv.

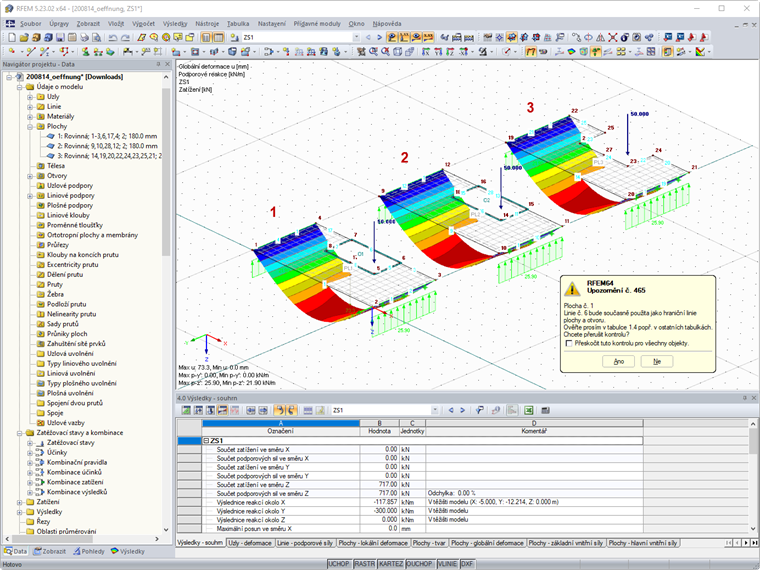

Porovnání výsledků ukazuje, že můžete modelovat plochy s otvorem ve všech třech variantách.
